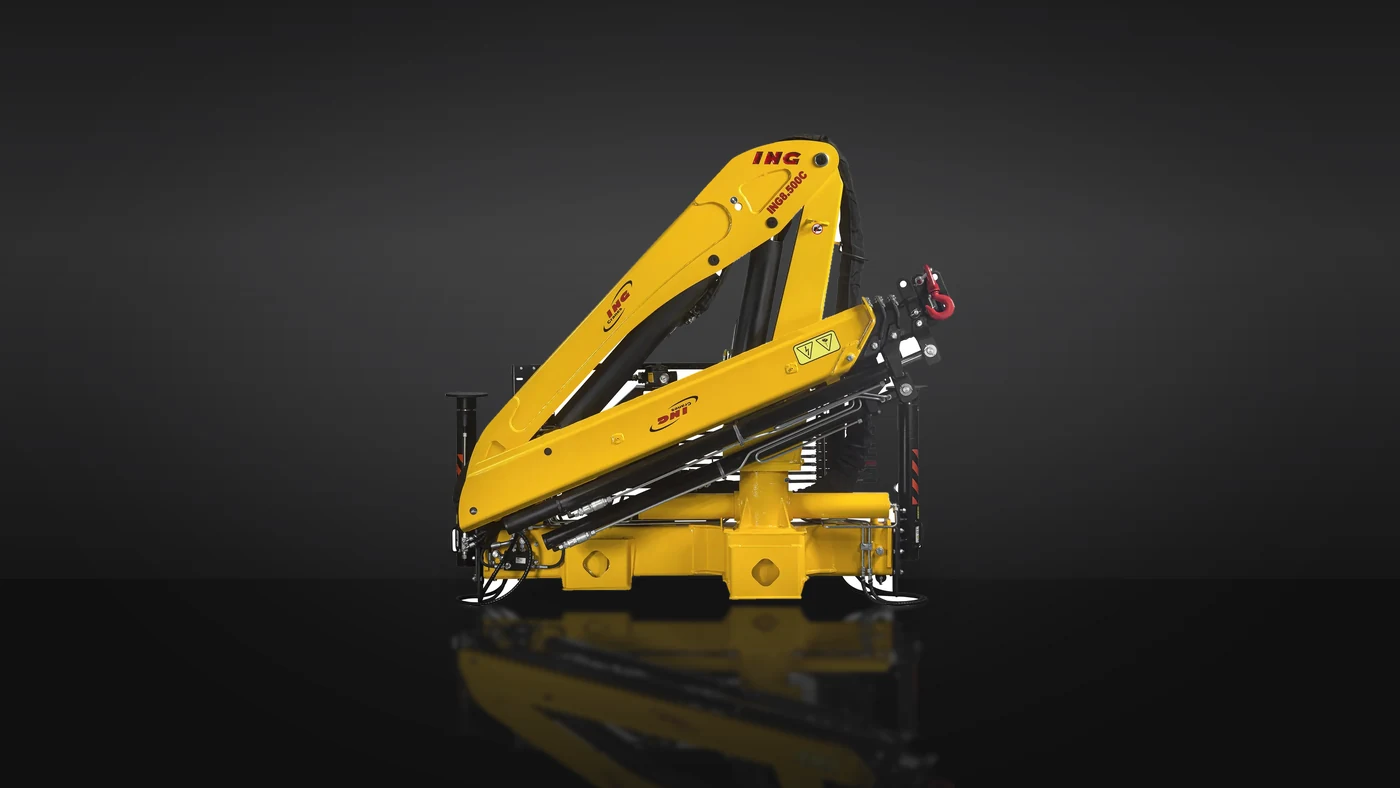

Grúa hidráulica articulada de 8.500 kgm, para chasis de 7 toneladas de PBT. El tercer brazo hidráulico lleva el alcance a 8,5 metros y 11,4 metros de altura sin que nadie extienda nada a mano. Levanta 4.050 kg a 2,1 metros y todavía 800 kg al final del recorrido hidráulico. Con las dos lanzas manuales llega a 11,7 metros horizontales y 14,4 de altura. Pesa 1.100 kg y ocupa 1,0 metro de chasis.
An 8,500 kgm articulated hydraulic crane for a 7-tonne GVW chassis. The third hydraulic boom takes the reach to 8.5 metres and 11.4 metres of height with nobody pulling anything out by hand. It lifts 4,050 kg at 2.1 metres and still 800 kg at the end of the hydraulic travel. The two manual extensions take it to 11.7 metres out and 14.4 metres up. It weighs 1,100 kg and takes 1.0 metre of chassis.
Elige el frente de trabajo y mira cómo se comporta ahí, con las cifras que importan en cada caso.
Pick the type of jobsite and see how it performs there, with the figures that matter in each case.
En locación el camión rara vez queda donde uno quiere. Con tres brazos hidráulicos alcanzas 8,5 metros y a esa distancia todavía sostienes 800 kg, así que llegas al otro lado del acopio sin reacomodar la unidad. El circuito trabaja a 260 bar, presión que sostiene el movimiento con carga a media pluma.
On a well site the truck rarely ends up where you want it. Three hydraulic booms give you 8.5 metres, and at that distance you still hold 800 kg, so you reach the far side of the lay-down area without repositioning the unit. The circuit runs at 260 bar, the pressure that keeps the motion steady with a load at mid-boom.
Con las dos lanzas manuales la grúa sube 14,4 metros y sale 11,7 del camión. En obra de cuatro niveles eso resuelve el material sin armar torre ni montacargas. A 7,1 metros todavía levanta 1.000 kg, que es una paleta completa de bloques.
With the two manual extensions the crane goes 14.4 metres up and 11.7 metres out from the truck. On a four-storey job that handles the material without erecting a tower or a hoist. At 7.1 metres it still lifts 1,000 kg, which is a full pallet of blocks.
Postes de concreto, bases prefabricadas, defensas y bocas de visita pesan de verdad. A 2,1 metros del centro de giro esta grúa levanta 4.050 kg, así que la pieza sube completa y no por partes. Los estabilizadores abren 4,0 metros y apoyan fuera de la calzada.
Concrete poles, precast pads, guardrails and manhole rings genuinely weigh something. At 2.1 metres from the slew centre this crane lifts 4,050 kg, so the piece goes up whole instead of in sections. The outriggers open to 4.0 metres and land clear of the running lane.
En galpón la grúa hace el mismo ciclo veinte veces al día. Con tres brazos hidráulicos ese ciclo es todo hidráulico: nadie baja a extender lanzas a mano. Sumado al giro de 360° y a los 70° de inclinación, la máquina cubre el camión, el andén y el piso del galpón desde una sola posición.
In a shed the crane runs the same cycle twenty times a day. With three hydraulic booms that cycle is fully hydraulic: nobody climbs down to pull out extensions by hand. Add 360° slew and 70° of elevation and the machine covers the truck, the dock and the shed floor from a single position.
En finca casi nunca se trabaja parejo. El par de giro de 1,0 tm es la fuerza con la que la grúa rota la carga colgada, y en terreno inclinado eso es lo que decide si el giro se controla o se arrastra. Las patas abren 4,0 metros y reparten el peso en piso blando.
On a farm you almost never work on level ground. Slew torque of 1.0 tm is the force with which the crane turns a hanging load, and on a slope that decides whether the swing is controlled or simply drags. The legs open to 4.0 metres and spread the weight on soft ground.
Las imágenes parten de la fotografía real de esta máquina, con la marca y el modelo legibles sobre la propia máquina. El equipo no fue modificado: geometría, volante, olla y calcomanías se conservan tal cual. Los entornos son recreaciones de cada tipo de faena, con fines de presentación.
The images start from the real photograph of this machine, with the brand and model legible on the machine itself. The equipment was not altered: geometry, handwheel, drum and decals are preserved exactly. The environments are recreations of each type of jobsite, for presentation purposes.
Un equipo no se compra por el sector, se compra por la tarea. Estas son las faenas concretas de esta máquina y a qué industrias sirve cada una.
You do not buy a machine for a sector, you buy it for the job. These are this machine's concrete tasks and which industries each one serves.
Ciclo continuo entre plataforma y piso. Con tres brazos hidráulicos y giro de 360° la descarga completa se hace sin bajar del mando ni mover el camión.
A continuous cycle between deck and ground. With three hydraulic booms and 360° slew the whole unload happens without leaving the controls or moving the truck.
Hasta 14,4 metros de altura con las lanzas manuales extendidas. A 10,1 metros de distancia sostiene 600 kg, suficiente para carga de acabados.
Up to 14.4 metres with the manual extensions out. At 10.1 metres of reach it holds 600 kg, enough for finishing material.
La pieza pesada sube entera: 4.050 kg a 2,1 metros. No hay que partir la carga ni traer una segunda máquina para el mismo poste.
The heavy piece goes up whole: 4,050 kg at 2.1 metres. No splitting the load and no second machine for the same pole.
Tanques de agua, plantas eléctricas y compresores sobre su base. A 4,1 metros levanta 2.050 kg, que cubre la mayoría de los equipos de este tipo.
Water tanks, generator sets and compressors onto their pads. At 4.1 metres it lifts 2,050 kg, which covers most equipment of that class.
Los 8,5 metros hidráulicos cubren el ancho de la plataforma más el acopio al lado, con 800 kg disponibles en el extremo del recorrido.
The 8.5 hydraulic metres cover the width of the deck plus the lay-down area beside it, with 800 kg available at the end of the travel.
Carga y descarga continua en bloquera. A 5,6 metros la grúa sostiene 1.350 kg, que es una paleta grande de bloque de concreto.
Continuous loading and unloading in a block yard. At 5.6 metres the crane holds 1,350 kg, a large pallet of concrete block.
Compactadoras, plantas, bombas y motores varados en obra. La unidad de 7 toneladas circula sin permiso especial y opera donde no entra una grúa mayor.
Compactors, generators, pumps and motors stranded on a job. The 7-tonne unit travels without a special permit and works where a bigger crane will not fit.
No es un equipo genérico de contenedor. ING fabrica en planta propia, publica el manual de operación con la lista de partes por código, y respalda el equipo con garantía de fábrica. Eso es lo que separa una máquina que se repara de una que se bota cuando falla.
This is not a generic container machine. ING manufactures in its own plant, publishes the operating manual with a coded parts list, and backs the machine with a factory warranty. That is what separates a machine you repair from one you throw away when it fails.
Manual de operación CIP520712 con instrucciones, calibración del motor y lista de partes por código.
Operating manual CIP520712 with instructions, engine calibration and a coded parts list.
Seis meses contra defectos de fábrica o mano de obra. El motor lo garantiza su propio fabricante.
Six months against factory or workmanship defects. The engine is warranted by its own maker.
Cada pieza tiene número de parte. Se pide por código y llega la pieza correcta, no una parecida.
Every part has a part number. You order by code and the right part arrives, not a similar one.
Taller propio y existencia de repuestos de desgaste en el mismo galpón donde está la máquina.
Our own workshop and wear parts in stock, in the same warehouse where the machine sits.
Una ficha técnica sirve poco si no dice qué cambia en el trabajo del día. Esto es lo que hay detrás de las cifras principales de esta máquina.
Technical data is worth little unless it says what changes in the day's work. This is what sits behind this machine's main figures.
Los 2.000 kgm de diferencia con la 6.500 C se ven en toda la tabla: 4.050 kg contra 3.250 en el primer punto, 800 kg contra 500 en el extremo útil. Es el salto que se hace cuando la carga habitual pasa de una tonelada y media a tres.
The 2,000 kgm of difference against the 6,500 C shows up along the whole chart: 4,050 kg against 3,250 at the first point, 800 kg against 500 at the useful end. It is the step you take when the usual load goes from a tonne and a half to three.
Con dos brazos hidráulicos, todo lo que pase de 6,5 metros exige extender lanzas manuales a mano. Con tres, los 8,5 metros salen desde el mando. En un ciclo que se repite veinte veces al día esa diferencia es media jornada.
With two hydraulic booms, anything past 6.5 metres means pulling manual extensions by hand. With three, the 8.5 metres come out from the controls. On a cycle repeated twenty times a day that difference is half a shift.
En el punto más cercano la grúa sostiene 4.050 kg. Postes de concreto, plantas eléctricas grandes, motores completos: piezas que se cargan y descargan de la plataforma sin partir la carga en dos viajes.
At the closest point the crane holds 4,050 kg. Concrete poles, large generator sets, complete engines: pieces that come on and off the deck without splitting the load into two trips.
Catorce metros con cuarenta desde el suelo, con las dos lanzas manuales afuera. Es altura de losa de cuarto nivel, de techo de galpón industrial y de la mayoría de los postes de distribución eléctrica del país.
Fourteen metres forty from the ground with both manual extensions out. That is the height of a fourth-floor slab, of an industrial shed roof and of most of the country's distribution poles.
El par de giro no aparece en los avisos pero decide el trabajo real: es lo que rota la carga colgada cuando el camión no quedó nivelado. Un tonelámetro de par en una grúa de 8.500 kgm da margen para girar con carga en terreno inclinado.
Slew torque never makes the headline but it decides the real work: it is what turns a hanging load when the truck did not end up level. One tonne-metre of torque on an 8,500 kgm crane leaves margin to swing loaded on a slope.
Mil cien kilos de grúa y 1,0 metro de chasis ocupado. Montada en un camión de 7 toneladas de PBT queda plataforma libre para llevar el material y capacidad para el peso, que es la cuenta que hay que hacer antes de comprar el chasis.
Eleven hundred kilos of crane and 1.0 metre of chassis taken up. On a 7-tonne GVW truck there is deck left for the material and capacity for its weight, which is the calculation to run before buying the chassis.
Datos del manual de operación de fábrica ING y de su ficha técnica publicada. Sin estimaciones ni valores aproximados.
Data from the ING factory operating manual and its published spec sheet. No estimates, no approximate values.
| Momento de carga máximaMaximum load moment | 8.500kgm | 8,500kgm |
| Capacidad máximaMaximum capacity | 4.050kg a 2,1 m | 4,050kg a 2.1 m |
| Alcance vertical máximo desde el sueloMaximum vertical reach from ground | 14,4m | 14.4m |
| Alcance horizontal máximoMaximum horizontal reach | 11,7m | 11.7m |
| Alcance vertical hidráulicoHydraulic vertical reach | 11,4m | 11.4m |
| Alcance horizontal hidráulicoHydraulic horizontal reach | 8,5m | 8.5m |
| Cantidad de brazos hidráulicosHydraulic booms | 3 | |
| Lanzas manuales (opcional)Manual extensions (optional) | 2 | |
| Ángulo de inclinación máximoMaximum boom elevation | 70grados | 70degrees |
| Presión de trabajoWorking pressure | 260bar |
| Volumen de aceite en el tanqueOil tank volume | 35litros |
| Ángulo de giroSlew angle | 360grados | 360degrees |
| Par de giroSlew torque | 1,0tm | 1.0tm |
| Momento de carga máximaMaximum load moment | 8.500kgm | 8,500kgm |
| PBT del chasis para el montajeChassis GVW for mounting | 7toneladas | |
| Espacio de montajeMounting space | 1,0m | 1.0m |
| Estabilizador delantero extendidoFront outrigger extended | 4,0m | 4.0m |
| Base de estabilizadores extendidaExtended outrigger base | 4.000mm | 4,000mm |
| Base de estabilizadores retraídaRetracted outrigger base | 2.063mm | 2,063mm |
| Ancho plegadaFolded width | 2.200mm | 2,200mm |
| Altura plegada sobre el bastidorFolded height above frame | 2.057mm | 2,057mm |
| Peso estándar aproximadoApproximate standard weight | 1.100kg | 1,100kg |
Capacidades del diagrama de cargas oficial de ING, medidas en horizontal desde el centro de giro. Los cinco primeros puntos son con brazos hidráulicos; los dos últimos, con las lanzas manuales opcionales.
Capacities from the official ING load chart, measured horizontally from the slew centre. The first five points are on hydraulic booms; the last two use the optional manual extensions.
Estas grúas no están en piso: esta ficha es donde se ven. Se piden a fábrica y la importación toma unos 60 días, al cabo de los cuales se despachan desde Barquisimeto. Si quieres asesoría antes de decidir, puedes agendar una visita y un vendedor te acompaña en la elección del modelo.
These cranes are not held in stock: this data sheet is where you see them. They are ordered from the factory and the import takes about 60 days, after which they are dispatched from Barquisimeto. If you want advice before deciding, you can book a visit and a salesperson will walk you through the choice of model.
Se define el modelo y las condiciones, y queda por escrito.
The model and the terms are defined and put in writing.
Con el adelanto se emite la orden y la grúa entra en producción.
With the deposit the order is issued and the crane enters production.
La importación toma unos 60 días. La grúa se despacha desde Barquisimeto.
The import takes about 60 days. The crane is dispatched from Barquisimeto.
