Línea AmarillaYellow Line

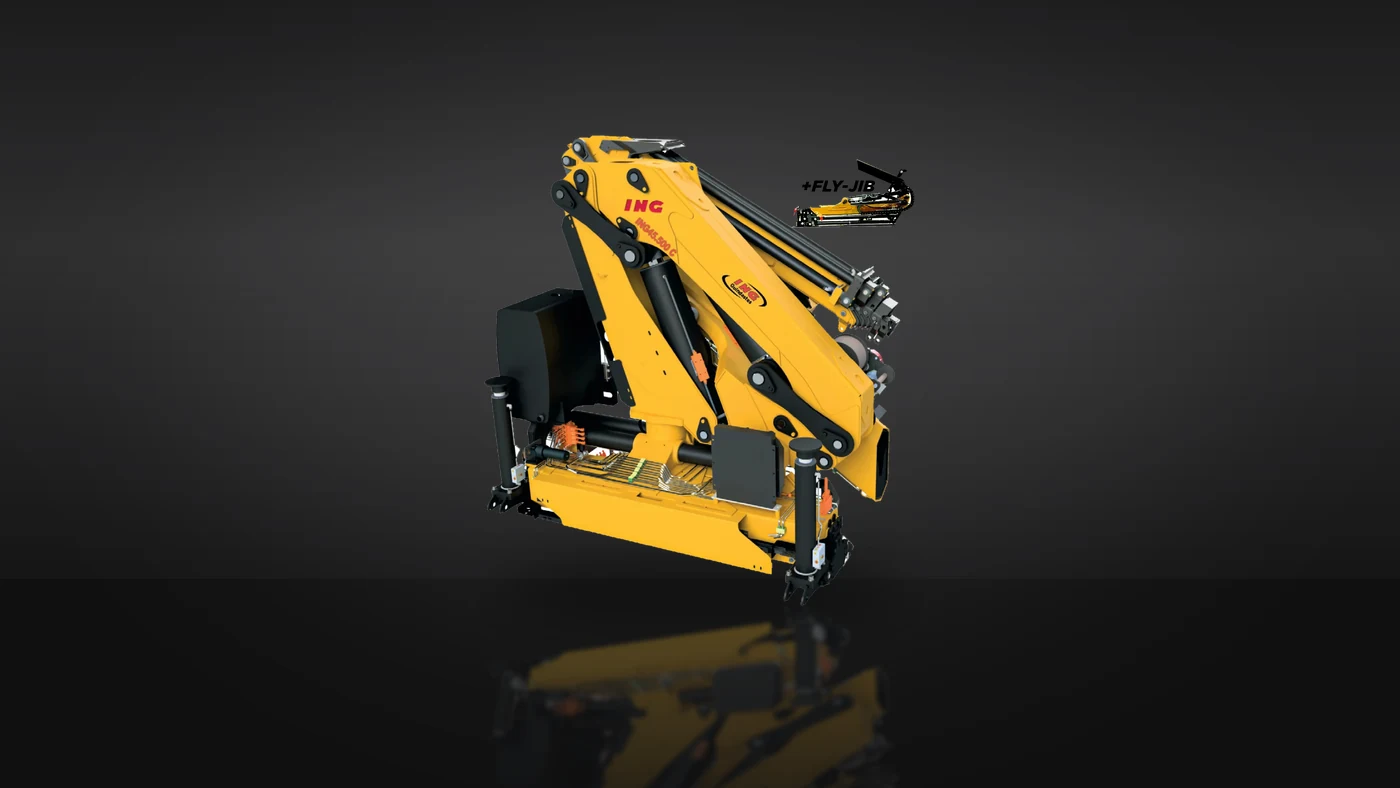

/ Grúa hidráulica articuladaArticulated hydraulic crane / 45.500 C + Fly Jib
CotizarGet a quote
La 45.500 C con plumín 4H 1M montado: diez plumas hidráulicas en lugar de seis, 29,7 m de altura y 26,5 m de alcance horizontal solo con las palancas. El plumín agrega 800 kg de peso sobre la máquina base y 0,2 m de chasis, y a cambio lleva el gancho a 31,4 m del suelo y a 28,1 m de distancia. Mantiene los 420° de giro, los 300 bar de presión y el mismo PBT mínimo de 23 toneladas.
The 45.500 C with the 4H 1M fly jib fitted: ten hydraulic booms instead of six, 29.7 m of height and 26.5 m of horizontal reach on the levers alone. The jib adds 800 kg over the base machine and 0.2 m of chassis, and in exchange it takes the hook 31.4 m off the ground and 28.1 m out. It keeps the same 420° of slew, the same 300 bar and the same 23-tonne minimum GVW.
Elige el frente de trabajo y mira cómo se comporta ahí, con las cifras que importan en cada caso.
Pick the type of jobsite and see how it performs there, with the figures that matter in each case.
En patios de tanques y plantas de proceso el problema no es el peso sino llegar. Con 29,7 m de altura hidráulica el plumín pasa sobre un tanque, sobre un rack de tubería o sobre un muro de contención y baja del otro lado sin que el camión entre al área. Los 420° de giro dejan trabajar desde la posición que permita el acceso, no desde la que exige la grúa.
In tank farms and process plants the problem is not weight, it is getting there. With 29.7 m of hydraulic height the jib clears a tank, a pipe rack or a bund wall and comes down the other side without the truck entering the area. The 420° of slew let you work from the position access allows, not the one the crane demands.
Equipos de aire acondicionado, tanques, antenas y materiales que van a losa de techo se suben sin montar andamio de izaje ni cerrar la avenida. La grúa llega a 31,4 m desde el suelo, que es alrededor de un edificio de nueve o diez niveles, y con el plumín tendido coloca a 19,9 m de distancia con 800 kg.
Air conditioning units, tanks, antennas and roof-level materials go up without rigging a hoist tower or closing the avenue. The crane reaches 31.4 m above ground, roughly a nine or ten storey building, and with the jib laid out it places 800 kg at 19.9 m of distance.
Pórticos de señalización, luminarias altas, postes de distribución y tendidos se atienden desde un solo hombrillo. Con 26,5 m de alcance horizontal hidráulico la grúa cubre el ancho completo de una autopista y su separador desde el borde, sin cerrar canales ni mover el camión de un lado al otro.
Sign gantries, high mast lighting, distribution poles and line work get handled from a single shoulder. With 26.5 m of hydraulic horizontal reach the crane covers the full width of a motorway and its median from the edge, with no lane closures and no shuttling the truck from side to side.
Antenas, chimeneas, ductos, extractores y equipos en techo de galpón exigen altura, no tonelaje. El plumín 4H 1M sube a 29,7 m hidráulicos y a 5,8 m de radio todavía maneja 2.700 kg, que cubre la mayoría de los equipos que se montan arriba. La grúa llega, monta y se retira el mismo día.
Antennas, stacks, ducting, extractors and rooftop plant call for height, not tonnage. The 4H 1M jib rises to 29.7 hydraulic metres and at 5.8 m of radius still handles 2,700 kg, which covers most of the equipment that goes up top. The crane arrives, installs and leaves the same day.
Silos, tolvas, elevadores de cangilones y tanques elevados se cierran por arriba, que es donde se complica el montaje. Los 31,4 m de altura alcanzan el techo de un silo grande, y como la grúa viaja montada sobre el camión no hay que llevar equipo de izaje aparte hasta la finca.
Silos, hoppers, bucket elevators and elevated tanks are closed from the top, which is where erection gets difficult. The 31.4 m of height reaches the roof of a large silo, and because the crane travels mounted on the truck there is no separate lifting outfit to haul out to the farm.
Las imágenes parten de la fotografía real de esta máquina, con la marca y el modelo legibles sobre la propia máquina. El equipo no fue modificado: geometría, volante, olla y calcomanías se conservan tal cual. Los entornos son recreaciones de cada tipo de faena, con fines de presentación.
The images start from the real photograph of this machine, with the brand and model legible on the machine itself. The equipment was not altered: geometry, handwheel, drum and decals are preserved exactly. The environments are recreations of each type of jobsite, for presentation purposes.
Un equipo no se compra por el sector, se compra por la tarea. Estas son las faenas concretas de esta máquina y a qué industrias sirve cada una.
You do not buy a machine for a sector, you buy it for the job. These are this machine's concrete tasks and which industries each one serves.
El plumín entra por arriba y baja del otro lado. Con 29,7 m de altura hidráulica la grúa salva un edificio de mediana altura o un galpón completo sin que el camión entre al terreno.
The jib comes in from above and drops down the far side. With 29.7 m of hydraulic height the crane clears a mid-rise building or a full warehouse without the truck entering the property.
Unidades de aire, extractores, tanques y antenas subidos desde la calle. A 31,4 m de altura se cubre alrededor de nueve o diez niveles.
Air units, extractors, tanks and antennas lifted from street level. At 31.4 m of height you cover roughly nine or ten storeys.
Trabajo de altura con carga liviana, que es exactamente para lo que sirve un plumín. A 5,8 m de radio con el plumín desplegado la grúa maneja 2.700 kg.
Height work with light loads, which is exactly what a fly jib is for. At 5.8 m of radius with the jib deployed the crane handles 2,700 kg.
Postes altos y pórticos de señalización atendidos desde el hombrillo. Los 26,5 m de alcance hidráulico cruzan la calzada completa sin cerrar canales.
High poles and sign gantries serviced from the shoulder. The 26.5 m of hydraulic reach crosses the full carriageway without closing lanes.
Techos, casquetes y accesorios colocados en la parte alta. Los 31,4 m alcanzan el coronamiento de un silo de almacenamiento grande.
Roofs, caps and fittings set at the top. The 31.4 m reaches the crown of a large storage silo.
El plumín pasa por encima del muro de contención y trabaja adentro mientras el camión queda afuera del área clasificada.
The jib reaches over the bund wall and works inside while the truck stays outside the classified area.
Con el plumín tendido la grúa llega a 28,1 m. Es alcance para posicionar, guiar y colocar piezas livianas donde nada más llega.
With the jib laid out the crane reaches 28.1 m. That is reach for positioning, guiding and placing light items where nothing else gets to.
Recogido el plumín, la máquina sigue siendo una 45.500 C de 45.500 kgm de momento. El equipo no se compra solo para altura: cubre los dos trabajos.
With the jib stowed the machine is still a 45.500 C with 45,500 kgm of moment. You are not buying it for height alone: it covers both jobs.
No es un equipo genérico de contenedor. ING fabrica en planta propia, publica el manual de operación con la lista de partes por código, y respalda el equipo con garantía de fábrica. Eso es lo que separa una máquina que se repara de una que se bota cuando falla.
This is not a generic container machine. ING manufactures in its own plant, publishes the operating manual with a coded parts list, and backs the machine with a factory warranty. That is what separates a machine you repair from one you throw away when it fails.
Manual de operación CIP520712 con instrucciones, calibración del motor y lista de partes por código.
Operating manual CIP520712 with instructions, engine calibration and a coded parts list.
Seis meses contra defectos de fábrica o mano de obra. El motor lo garantiza su propio fabricante.
Six months against factory or workmanship defects. The engine is warranted by its own maker.
Cada pieza tiene número de parte. Se pide por código y llega la pieza correcta, no una parecida.
Every part has a part number. You order by code and the right part arrives, not a similar one.
Taller propio y existencia de repuestos de desgaste en el mismo galpón donde está la máquina.
Our own workshop and wear parts in stock, in the same warehouse where the machine sits.
Una ficha técnica sirve poco si no dice qué cambia en el trabajo del día. Esto es lo que hay detrás de las cifras principales de esta máquina.
Technical data is worth little unless it says what changes in the day's work. This is what sits behind this machine's main figures.
Treinta y un metros de altura desde el suelo es lo que separa poder subir un equipo a la azotea de tener que montar un sistema de izaje en obra. Con la grúa el trabajo dura horas; con andamio de izaje dura días y ocupa el edificio.
Thirty-one metres above the ground is the difference between lifting a unit onto the roof and having to rig a hoist system on site. With the crane the job takes hours; with a hoist tower it takes days and ties up the building.
Diez plumas hidráulicas, seis del brazo base y cuatro del plumín, salen con las palancas. Nadie se sube a extender tramos a mano en altura, que es donde ocurren los accidentes y donde se pierde el tiempo del montaje.
Ten hydraulic booms, six on the base arm and four on the jib, extend on the levers. Nobody climbs up to pull sections out by hand at height, which is where the accidents happen and where setup time disappears.
Veintiséis metros y medio en horizontal cubren los dos sentidos de una autopista con su separador. La grúa trabaja parada en el borde, sin cerrar canales ni pasar el camión al otro lado, que es donde se complica cualquier operación en vía activa.
Twenty-six and a half metres horizontally covers both carriageways of a motorway and the median. The crane works parked on the edge, with no lane closures and no shuttling the truck across, which is where any live-road operation gets complicated.
Con el plumín desplegado y radio corto la grúa todavía maneja 2.700 kilos. Eso cubre la mayoría de los equipos que se montan en techo o en estructura alta: extractores, unidades de aire, tramos de antena, tolvas chicas.
With the jib deployed at short radius the crane still handles 2,700 kilos. That covers most of what gets installed on a roof or a high structure: extractors, air units, antenna sections, small hoppers.
La máquina con plumín pesa 5.800 kg contra los 5.000 kg de la 45.500 C base, y ocupa 1,8 m de chasis en vez de 1,6 m. Ochocientos kilos y veinte centímetros: ese es el precio real de subir de 24,9 m a 31,4 m de altura.
The machine with the jib weighs 5,800 kg against 5,000 kg for the base 45.500 C, and takes 1.8 m of chassis instead of 1.6 m. Eight hundred kilos and twenty centimetres: that is the real price of going from 24.9 m to 31.4 m of height.
Trabajando en altura la posición del camión casi nunca es la ideal: la define el portón, el poste o el muro. Con 420° de giro el operador entra a la carga por el lado que esté libre, sin reubicar el vehículo con el plumín desplegado.
Working at height the truck position is almost never ideal: the gate, the pole or the wall decides it. With 420° of slew the operator comes at the load from whichever side is clear, without repositioning the vehicle with the jib out.
Datos del manual de operación de fábrica ING y de su ficha técnica publicada. Sin estimaciones ni valores aproximados.
Data from the ING factory operating manual and its published spec sheet. No estimates, no approximate values.
| Modelo de fábricaFactory model | ING 45.500 C + Fly jib 4H 1M | ING 45,500 C + Fly jib 4H 1M |
| Momento máximo de cargaMaximum load moment | 45.500kgm | 45,500kgm |
| Alcance máximo horizontalMaximum horizontal reach | 28,1m | 28.1m |
| Alcance máximo vertical desde el sueloMaximum vertical reach from ground | 31,4m | 31.4m |
| Alcance máximo horizontal hidráulicoMaximum hydraulic horizontal reach | 26,5m | 26.5m |
| Alcance máximo vertical hidráulicoMaximum hydraulic vertical reach | 29,7m | 29.7m |
| Número de plumas hidráulicasNumber of hydraulic booms | 10 | |
| Número de plumas manuales (opcional)Number of manual booms (optional) | 1 | |
| Ángulo máximo de inclinaciónMaximum inclination angle | 80grados | 80degrees |
| Presión de trabajoWorking pressure | 300bar |
| Volumen de aceite en el tanqueOil tank volume | 190litros |
| Ángulo de giroSlewing angle | 420grados | 420degrees |
| Torque de giroSlewing torque | 3,9tm | 3.9tm |
| Momento máximo de cargaMaximum load moment | 45.500kgm | 45,500kgm |
| PBT mínimo para montajeMinimum GVW for mounting | 23Ton | |
| Espacio ocupado para montajeSpace occupied for mounting | 1,8m | 1.8m |
| Estabilizador delantero extendidoFront stabiliser extended | 7,4m | 7.4m |
| Separación entre estabilizadoresDistance between stabilisers | 2.400mm | 2,400mm |
| Altura de estabilizador extendidoExtended stabiliser height | 1.390mm | 1,390mm |
| Peso estándar aproximadoApproximate standard weight | 5.800kg | 5,800kg |
| Ancho del conjunto plegadoFolded assembly width | 2.600mm | 2,600mm |
| Alto del conjunto plegadoFolded assembly height | 2.600mm | 2,600mm |
| Largo ocupado sobre el chasisLength occupied on the chassis | 1.825mm | 1,825mm |
| Apertura total de estabilizadoresTotal stabiliser spread | 7.400mm | 7,400mm |
Diagrama de cargas publicado por ING para el plumín desplegado en posición tendida, que es la que da el alcance máximo de 28,1 m. La misma hoja publica otras dos configuraciones de plumín: a radio corto llega a 2.700 kg en 5,8 m, y en posición intermedia a 1.300 kg en 14,7 m. Con el plumín recogido la máquina trabaja con el diagrama de la 45.500 C.
Load diagram as published by ING for the jib deployed in the low, laid-out position, which is the one that gives the maximum 28.1 m reach. The same sheet publishes two further jib configurations: at short radius it reaches 2,700 kg at 5.8 m, and in the intermediate position 1,300 kg at 14.7 m. With the jib stowed the machine works to the 45.500 C diagram.
Estas grúas no están en piso: esta ficha es donde se ven. Se piden a fábrica y la importación toma unos 60 días, al cabo de los cuales se despachan desde Barquisimeto. Si quieres asesoría antes de decidir, puedes agendar una visita y un vendedor te acompaña en la elección del modelo.
These cranes are not held in stock: this data sheet is where you see them. They are ordered from the factory and the import takes about 60 days, after which they are dispatched from Barquisimeto. If you want advice before deciding, you can book a visit and a salesperson will walk you through the choice of model.
Se define el modelo y las condiciones, y queda por escrito.
The model and the terms are defined and put in writing.
Con el adelanto se emite la orden y la grúa entra en producción.
With the deposit the order is issued and the crane enters production.
La importación toma unos 60 días. La grúa se despacha desde Barquisimeto.
The import takes about 60 days. The crane is dispatched from Barquisimeto.
