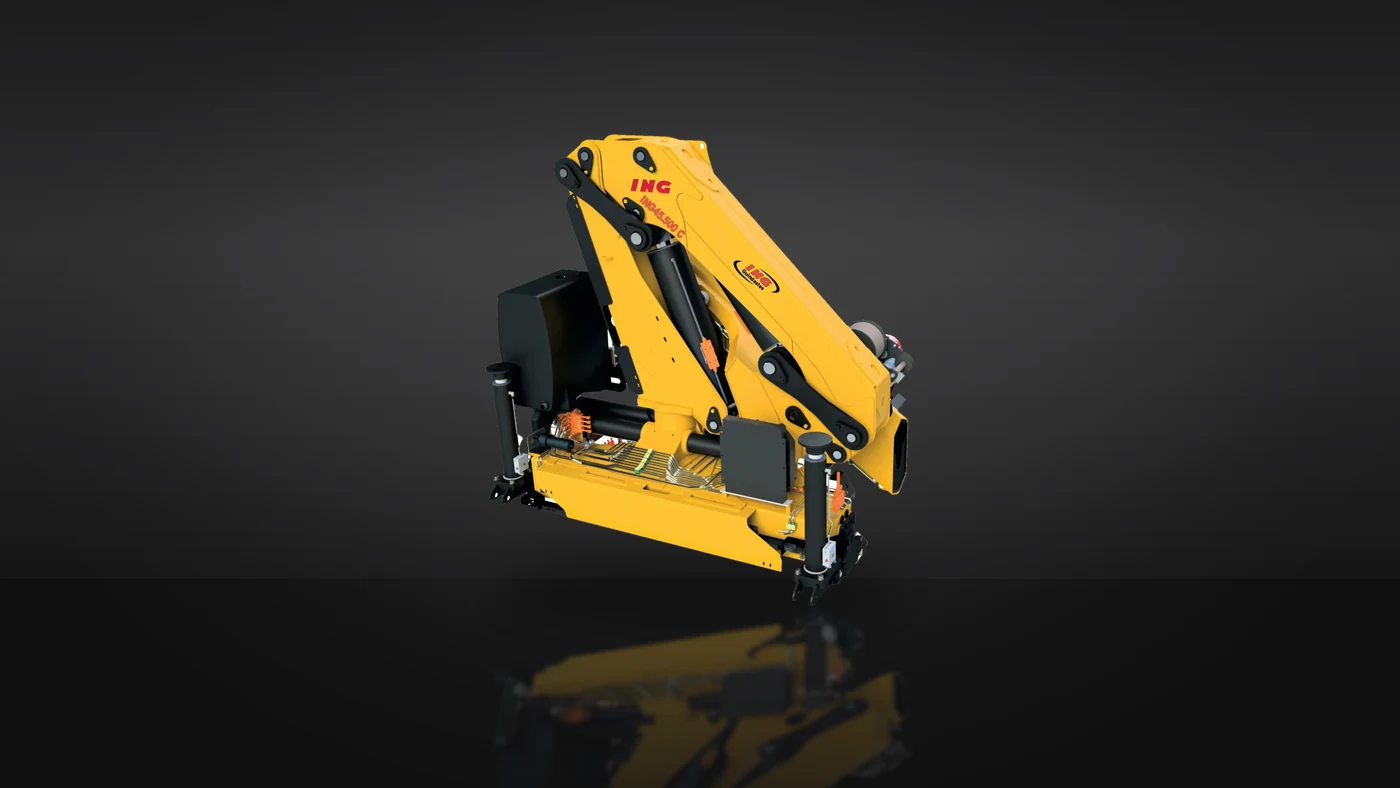

Grúa hidráulica articulada de seis plumas que levanta 11.100 kg a 3,8 m y todavía sostiene 1.950 kg cuando estira los 17,0 m de alcance hidráulico. Trabaja a 300 bar y gira 420°, más de una vuelta completa, así que la carga se toma y se coloca sin remontar el camión. Con las dos plumas manuales opcionales llega a 21,5 m en horizontal y a 24,9 m de altura desde el suelo. Pesa 5.000 kg y ocupa 1,6 m sobre el chasis: pide camión de 23 toneladas de PBT.
A six-boom articulated hydraulic crane that lifts 11,100 kg at 3.8 m and still holds 1,950 kg out at the full 17.0 m of hydraulic reach. It runs at 300 bar and slews 420°, more than a full turn, so a load can be picked and placed without repositioning the truck. With the two optional manual booms it reaches 21.5 m horizontally and 24.9 m above the ground. At 5,000 kg and 1.6 m of chassis space, it calls for a 23-tonne GVW truck.
Elige el frente de trabajo y mira cómo se comporta ahí, con las cifras que importan en cada caso.
Pick the type of jobsite and see how it performs there, with the figures that matter in each case.
Válvulas, bombas, skids, tramos de tubería y cabezales llegan a la locación sobre el mismo camión que los descarga. Con 11.100 kg a 3,8 m la grúa mueve la mayoría de esos bultos sin pedir apoyo, y los 420° de giro dejan tomar de la batea y colocar al otro lado sin mover el camión de sitio. Los estabilizadores abren 7,4 m, que es lo que da estabilidad sobre terreno de mejoramiento.
Valves, pumps, skids, pipe joints and wellheads arrive at the location on the same truck that unloads them. With 11,100 kg at 3.8 m the crane handles most of those items without help, and the 420° of slew let you pick off the bed and place on the far side without moving the truck. The stabilisers spread 7.4 m, which is what gives you footing on made-up ground.
Vigas prefabricadas, tanques, escaleras metálicas y paquetes de cabilla se colocan desde la calle sin cerrar la vía con una grúa de celosía. Las seis plumas hidráulicas salen a 17,0 m y suben a 20,5 m de altura solo con las palancas, y a 8,6 m la grúa todavía pone 4.600 kg arriba. Se estabiliza, trabaja y recoge en el mismo turno.
Precast beams, tanks, steel stairs and rebar bundles get placed from the street without closing it down for a lattice crane. The six hydraulic booms run out to 17.0 m and up to 20.5 m on the levers alone, and at 8.6 m the crane still puts 4,600 kg up top. It sets up, works and packs away inside one shift.
Postes, alcantarillas, defensas metálicas, luminarias y pórticos de señalización son cargas medianas repartidas a lo largo de kilómetros. La grúa viaja montada sobre el camión que trae el material, se planta en 1,6 m de chasis y con 2.450 kg a 14,8 m alcanza el hombrillo contrario sin invadir el canal de circulación.
Poles, culverts, guardrail, light fittings and sign gantries are medium loads spread over kilometres. The crane travels mounted on the truck that carries the material, sets up in 1.6 m of chassis and, with 2,450 kg at 14.8 m, reaches the far shoulder without blocking the running lane.
Cambiar un motor, bajar un transformador, montar un tanque o sacar una bomba de su base son trabajos de pocas horas que no justifican contratar una grúa grande. A 300 bar y con 6.520 kg a 6,6 m, la grúa cubre el rango donde vive la mayoría del mantenimiento industrial, y el tanque de 190 litros de aceite le da margen térmico para un turno completo de maniobras cortas.
Swapping a motor, lowering a transformer, setting a tank or pulling a pump off its base are jobs of a few hours that never justify hiring a big crane. At 300 bar and 6,520 kg at 6.6 m, the crane covers the range where most industrial maintenance lives, and the 190-litre oil tank gives it thermal margin for a full shift of short moves.
Silos, tanques de agua, bombas de riego, motores y estructuras de galpón se montan en fincas donde no entra ningún equipo de izaje contratado. La grúa va sobre el mismo camión que trae el material, monta en un chasis de 23 toneladas de PBT y sube a 24,9 m desde el suelo, altura suficiente para coronar un silo o un tanque elevado.
Silos, water tanks, irrigation pumps, motors and shed frames get erected on farms where no hired lifting gear will go. The crane rides on the same truck that brings the material, mounts on a 23-tonne GVW chassis and reaches 24.9 m above the ground, enough to top out a silo or an elevated tank.
Las imágenes parten de la fotografía real de esta máquina, con la marca y el modelo legibles sobre la propia máquina. El equipo no fue modificado: geometría, volante, olla y calcomanías se conservan tal cual. Los entornos son recreaciones de cada tipo de faena, con fines de presentación.
The images start from the real photograph of this machine, with the brand and model legible on the machine itself. The equipment was not altered: geometry, handwheel, drum and decals are preserved exactly. The environments are recreations of each type of jobsite, for presentation purposes.
Un equipo no se compra por el sector, se compra por la tarea. Estas son las faenas concretas de esta máquina y a qué industrias sirve cada una.
You do not buy a machine for a sector, you buy it for the job. These are this machine's concrete tasks and which industries each one serves.
La grúa descarga el mismo camión que la lleva. Con 11.100 kg a 3,8 m mueve casi todo lo que cabe en una batea, y los 420° de giro dejan pasar la carga de un costado al otro sin reubicar el vehículo.
The crane unloads the same truck that carries it. With 11,100 kg at 3.8 m it moves almost anything that fits on a bed, and 420° of slew let the load cross from one side to the other without repositioning the vehicle.
Elementos de concreto y acero puestos en sitio desde la calle. A 8,6 m la grúa sostiene 4.600 kg y sube hasta 20,5 m con las plumas hidráulicas, sin armado previo ni contrapesos.
Concrete and steel members set in place from the street. At 8.6 m the crane holds 4,600 kg and rises to 20.5 m on the hydraulic booms alone, with no assembly and no counterweights.
Cuerpos, techos y anillos izados en secuencia. Los 24,9 m de altura desde el suelo cubren silos y tanques elevados de finca y de planta.
Shells, roofs and rings lifted in sequence. The 24.9 m above ground covers farm and plant silos and elevated tanks.
Motores, bombas, compresores y transformadores sacados de su base y repuestos en el mismo turno. El rango de 6.520 kg a 6,6 m es donde cae la mayoría de estos bultos.
Motors, pumps, compressors and transformers pulled off their bases and replaced within the shift. The 6,520 kg at 6.6 m band is where most of these items fall.
Trabajo lineal a lo largo de la vía. Con 2.450 kg a 14,8 m la grúa alcanza el otro hombrillo sin cerrar el canal de circulación.
Linear work along the road. With 2,450 kg at 14.8 m the crane reaches the opposite shoulder without closing the running lane.
Tramos y paquetes movidos entre el camión, el rack y la locación. Los estabilizadores abren 7,4 m para trabajar cargas largas fuera del eje del vehículo.
Joints and bundles moved between truck, rack and location. The stabilisers spread 7.4 m to work long loads off the vehicle centreline.
Calles estrechas, patios internos y fincas. La grúa ocupa 1,6 m de chasis y entra donde entre el camión, sin plataforma ni traslado aparte.
Narrow streets, inner yards and farms. The crane takes up 1.6 m of chassis and goes wherever the truck goes, with no lowboy and no separate move.
Las dos plumas manuales opcionales llevan el gancho a 21,5 m con 1.200 kg. Sirve para cargas livianas que están lejos y no justifican mover el camión.
The two optional manual booms take the hook to 21.5 m with 1,200 kg. It suits light loads that sit far away and do not justify moving the truck.
No es un equipo genérico de contenedor. ING fabrica en planta propia, publica el manual de operación con la lista de partes por código, y respalda el equipo con garantía de fábrica. Eso es lo que separa una máquina que se repara de una que se bota cuando falla.
This is not a generic container machine. ING manufactures in its own plant, publishes the operating manual with a coded parts list, and backs the machine with a factory warranty. That is what separates a machine you repair from one you throw away when it fails.
Manual de operación CIP520712 con instrucciones, calibración del motor y lista de partes por código.
Operating manual CIP520712 with instructions, engine calibration and a coded parts list.
Seis meses contra defectos de fábrica o mano de obra. El motor lo garantiza su propio fabricante.
Six months against factory or workmanship defects. The engine is warranted by its own maker.
Cada pieza tiene número de parte. Se pide por código y llega la pieza correcta, no una parecida.
Every part has a part number. You order by code and the right part arrives, not a similar one.
Taller propio y existencia de repuestos de desgaste en el mismo galpón donde está la máquina.
Our own workshop and wear parts in stock, in the same warehouse where the machine sits.
Una ficha técnica sirve poco si no dice qué cambia en el trabajo del día. Esto es lo que hay detrás de las cifras principales de esta máquina.
Technical data is worth little unless it says what changes in the day's work. This is what sits behind this machine's main figures.
A 3,8 metros del centro de giro la grúa da su capacidad máxima publicada. Ese es el radio donde se descarga la batea del propio camión, que es la maniobra que más se repite en el día. Todo lo que entre en once toneladas se baja sin llamar apoyo.
At 3.8 metres from the slewing centre the crane gives its maximum published capacity. That is the radius where you unload the truck's own bed, which is the move that repeats most in a working day. Anything under eleven tonnes comes down without calling for help.
Las seis plumas hidráulicas salen a 17,0 metros en horizontal y a 20,5 en vertical sin que nadie se baje a extender nada a mano. A esa distancia la grúa todavía sostiene 1.950 kg, así que el alcance sirve de verdad y no solo para llegar vacío.
The six hydraulic booms run out to 17.0 metres horizontally and 20.5 vertically with nobody getting down to pull anything out by hand. At that distance the crane still holds 1,950 kg, so the reach is real working reach, not just an empty stretch.
Con 420° la grúa pasa de un costado del camión al otro por el lado que le convenga al operador, y sigue de largo sin llegar al tope. En calle angosta o entre estructuras eso evita reubicar el vehículo, que es lo que consume el tiempo real de una maniobra.
With 420° the crane crosses from one side of the truck to the other on whichever side suits the operator, and keeps going without hitting a stop. In a narrow street or between structures that avoids repositioning the vehicle, which is what actually eats the time in a lift.
Trescientos bares es lo que permite sacar 45.500 kgm de momento de una máquina de 5.000 kilos. La relación entre lo que pesa y lo que levanta es la que decide si el camión queda con capacidad de carga útil después de montarle la grúa.
Three hundred bar is what pulls 45,500 kgm of moment out of a 5,000 kilo machine. The ratio between what it weighs and what it lifts is what decides whether the truck keeps any useful payload after the crane goes on.
La grúa ocupa 1,6 metros de largo detrás de la cabina. Todo lo que sobra de ahí sigue siendo batea útil. Es el número que hay que restar antes de decidir qué carrocería se manda a hacer.
The crane takes up 1.6 metres of length behind the cab. Everything past that is still usable bed. It is the figure to subtract before deciding what body to have built.
Los estabilizadores delanteros abren 7,4 metros y las patas bajan 1,39 m desde la viga. Esa huella es la que permite trabajar de costado a radio largo sin que el camión se alivie de una rueda.
The front stabilisers spread 7.4 metres and the legs drop 1.39 m from the beam. That footprint is what lets you work sideways at long radius without the truck lightening a wheel.
Datos del manual de operación de fábrica ING y de su ficha técnica publicada. Sin estimaciones ni valores aproximados.
Data from the ING factory operating manual and its published spec sheet. No estimates, no approximate values.
| Modelo de fábricaFactory model | ING 45.500 C | ING 45,500 C |
| Momento máximo de cargaMaximum load moment | 45.500kgm | 45,500kgm |
| Capacidad máximaMaximum capacity | 11.100kg a 3,8 m | 11,100kg a 3.8 m |
| Alcance máximo horizontalMaximum horizontal reach | 21,5m | 21.5m |
| Alcance máximo vertical desde el sueloMaximum vertical reach from ground | 24,9m | 24.9m |
| Alcance máximo horizontal hidráulicoMaximum hydraulic horizontal reach | 17,0m | 17.0m |
| Alcance máximo vertical hidráulicoMaximum hydraulic vertical reach | 20,5m | 20.5m |
| Número de plumas hidráulicasNumber of hydraulic booms | 6 | |
| Número de plumas manuales (opcional)Number of manual booms (optional) | 2 | |
| Ángulo máximo de inclinaciónMaximum inclination angle | 80grados | 80degrees |
| Presión de trabajoWorking pressure | 300bar |
| Volumen de aceite en el tanqueOil tank volume | 190litros |
| Ángulo de giroSlewing angle | 420grados | 420degrees |
| Torque de giroSlewing torque | 3,9tm | 3.9tm |
| Momento máximo de cargaMaximum load moment | 45.500kgm | 45,500kgm |
| PBT mínimo para montajeMinimum GVW for mounting | 23Ton | |
| Espacio ocupado para montajeSpace occupied for mounting | 1,6m | 1.6m |
| Estabilizador delantero extendidoFront stabiliser extended | 7,4m | 7.4m |
| Separación entre estabilizadoresDistance between stabilisers | 2.400mm | 2,400mm |
| Altura de estabilizador extendidoExtended stabiliser height | 1.390mm | 1,390mm |
| Peso estándar aproximadoApproximate standard weight | 5.000kg | 5,000kg |
| Ancho del conjunto plegadoFolded assembly width | 2.600mm | 2,600mm |
| Alto del conjunto plegadoFolded assembly height | 2.485mm | 2,485mm |
| Largo ocupado sobre el chasisLength occupied on the chassis | 1.570mm | 1,570mm |
| Apertura total de estabilizadoresTotal stabiliser spread | 7.400mm | 7,400mm |
Diagrama de cargas publicado por ING. Las distancias se miden desde el centro de giro. Hasta 17,0 m la grúa trabaja con sus seis plumas hidráulicas; 19,2 m y 21,5 m corresponden a las dos plumas manuales opcionales.
Load diagram as published by ING. Distances are measured from the slewing centre. Up to 17.0 m the crane works on its six hydraulic booms; 19.2 m and 21.5 m correspond to the two optional manual booms.
Estas grúas no están en piso: esta ficha es donde se ven. Se piden a fábrica y la importación toma unos 60 días, al cabo de los cuales se despachan desde Barquisimeto. Si quieres asesoría antes de decidir, puedes agendar una visita y un vendedor te acompaña en la elección del modelo.
These cranes are not held in stock: this data sheet is where you see them. They are ordered from the factory and the import takes about 60 days, after which they are dispatched from Barquisimeto. If you want advice before deciding, you can book a visit and a salesperson will walk you through the choice of model.
Se define el modelo y las condiciones, y queda por escrito.
The model and the terms are defined and put in writing.
Con el adelanto se emite la orden y la grúa entra en producción.
With the deposit the order is issued and the crane enters production.
La importación toma unos 60 días. La grúa se despacha desde Barquisimeto.
The import takes about 60 days. The crane is dispatched from Barquisimeto.
