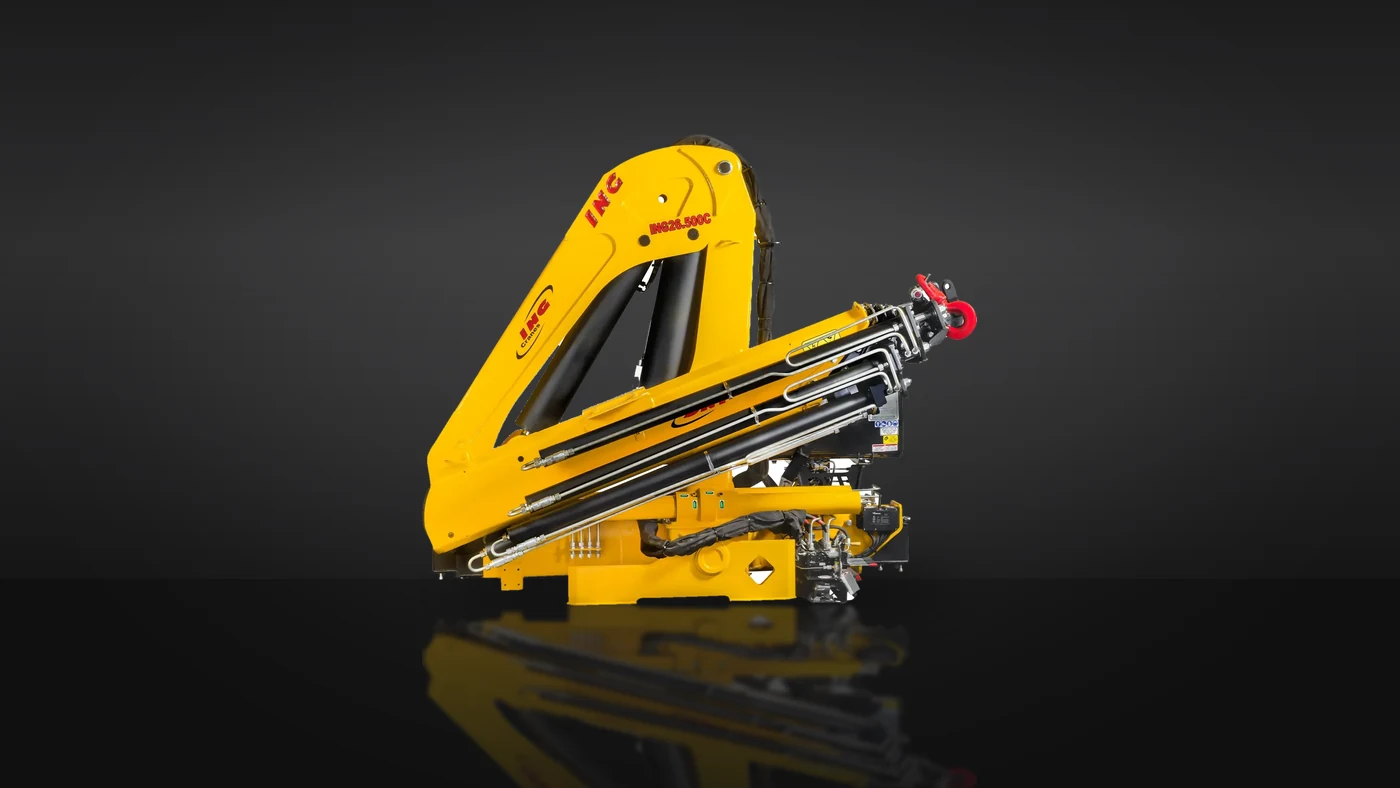

Grúa hidráulica articulada de 26.500 kgm de momento, para camión de 16 toneladas de PBT. Cinco brazos hidráulicos llevan el gancho a 13,2 m en horizontal y 15,8 m en vertical; con las dos lanzas manuales opcionales el alcance sube a 16,8 m y 19,1 m. Levanta 13.250 kg a dos metros de la columna y todavía 1.430 kg al final del tramo hidráulico. Gira 360 grados con 2,9 tm de par, trabaja a 280 bar con 115 litros de tanque, pesa 3.000 kg y ocupa 1,4 m de chasis.
An articulated hydraulic crane rated at 26,500 kgm, for a 16-tonne GVW truck. Five hydraulic sections carry the hook out to 13.2 m horizontally and 15.8 m vertically; with the two optional manual extensions, reach goes to 16.8 m and 19.1 m. It lifts 13,250 kg two metres from the column and still 1,430 kg at the end of the hydraulic boom. It slews a full 360 degrees on 2.9 tm of torque, runs at 280 bar off a 115-litre tank, weighs 3,000 kg and takes up 1.4 m of chassis.
Elige el frente de trabajo y mira cómo se comporta ahí, con las cifras que importan en cada caso.
Pick the type of jobsite and see how it performs there, with the figures that matter in each case.
Una bomba centrífuga, un cabezal o un tramo de tubería pesan entre dos y ocho toneladas y hay que bajarlos junto al camión, no a quince metros. Ahí la grúa da 13.250 kg a 2,0 m y 5.840 kg a 4,6 m, que es el rango donde ocurre casi todo el trabajo de locación. Se monta en el mismo camión que lleva el equipo, así que sale una sola unidad al campo.
A centrifugal pump, a wellhead assembly or a length of pipe weighs between two and eight tonnes, and it has to come down next to the truck, not fifteen metres away. There the crane gives 13,250 kg at 2.0 m and 5,840 kg at 4.6 m, which is where nearly all location work happens. It mounts on the same truck that carries the equipment, so one unit goes to the field instead of two.
Cabillas, encofrado, tanques y equipos suben al nivel que haga falta sin armar una torre grúa para dos semanas de obra. A 19,1 m de altura llega el gancho y a 6,2 m de distancia todavía coloca 3.910 kg, que es más de lo que pesa una paleta de bloques o un tanque lleno. El camión se para en la vía, planta estabilizadores y sirve el frente completo girando 360 grados.
Rebar, formwork, tanks and equipment go up to whatever level the job needs, without erecting a tower crane for two weeks of work. The hook reaches 19.1 m of height, and at 6.2 m out it still places 3,910 kg, more than a pallet of blocks or a full tank weighs. The truck parks on the road, sets its outriggers and serves the whole frontage through 360 degrees.
Alcantarillas, postes, defensas metálicas y bloques de concreto se descargan en el borde de la vía, con media calzada abierta al tránsito. Los estabilizadores delanteros abren 5,6 m y el giro de 360 grados deja tomar del lado del cajón y depositar del lado del hombrillo sin mover el camión. A 9,7 m todavía baja 2.090 kg.
Culverts, poles, guardrail and concrete blocks come off at the edge of the road with half the carriageway still open to traffic. The front outriggers span 5.6 m, and full 360-degree slewing lets the operator pick up over the deck and set down on the shoulder without moving the truck. At 9.7 m out it still lowers 2,090 kg.
Montar un motor sobre su base o meter un tablero por el vano de un galpón no es cuestión de fuerza sino de control. El giro entrega 2,9 tm de par sobre corona y el circuito trabaja a 280 bar con 115 litros de aceite, volumen suficiente para que el aceite no se recaliente en una jornada de maniobras cortas y repetidas.
Setting a motor on its base or threading a switchboard through a warehouse opening is not a question of force but of control. The slew delivers 2.9 tm of torque on the ring, and the circuit runs at 280 bar off 115 litres of oil, enough volume that the oil does not overheat through a shift of short, repeated moves.
En finca el camión casi nunca puede acercarse al punto exacto: hay cerca, zanja, potrero mojado o piso que no aguanta. Con las dos lanzas manuales el gancho llega a 16,8 m y todavía sostiene 800 kg, suficiente para un tanque de agua, un rollo de manguera o una paleta de sacos. Los cinco brazos hidráulicos cubren desde ahí hasta la columna sin cambiar de posición.
On a farm the truck almost never gets to the exact spot: there is a fence, a ditch, a soaked paddock or ground that will not take the weight. With the two manual extensions the hook reaches 16.8 m and still holds 800 kg, enough for a water tank, a coil of hose or a pallet of sacks. The five hydraulic sections cover everything from there back to the column without repositioning.
Las imágenes parten de la fotografía real de esta máquina, con la marca y el modelo legibles sobre la propia máquina. El equipo no fue modificado: geometría, volante, olla y calcomanías se conservan tal cual. Los entornos son recreaciones de cada tipo de faena, con fines de presentación.
The images start from the real photograph of this machine, with the brand and model legible on the machine itself. The equipment was not altered: geometry, handwheel, drum and decals are preserved exactly. The environments are recreations of each type of jobsite, for presentation purposes.
Un equipo no se compra por el sector, se compra por la tarea. Estas son las faenas concretas de esta máquina y a qué industrias sirve cada una.
You do not buy a machine for a sector, you buy it for the job. These are this machine's concrete tasks and which industries each one serves.
Bombas, compresores, motores y generadores que llegan sobre plataforma. Con 13.250 kg a 2,0 m la grúa los baja al piso desde su propio camión, sin montacargas ni grúa de apoyo.
Pumps, compressors, motors and generators arriving on a flatbed. At 13,250 kg at 2.0 m the crane sets them on the ground off its own truck, with no forklift and no second crane.
Cerchas, vigas y columnas hasta 19,1 m de altura. El giro de 360 grados permite tomar del cajón y colocar en el eje de la estructura sin reposicionar el camión.
Trusses, beams and columns up to 19.1 m high. Full 360-degree slewing lets the operator pick up over the deck and place on the structure's centreline without repositioning the truck.
Tubos de concreto y anillos de alcantarilla que se bajan al fondo de la zanja. A 6,2 m de distancia sostiene 3.910 kg, que cubre la mayoría de los diámetros de vialidad.
Concrete pipe and culvert rings lowered into the trench. At 6.2 m out it holds 3,910 kg, which covers most of the diameters used in roadworks.
Postes de concreto y de acero para redes eléctricas y de telecomunicaciones. El alcance vertical de 19,1 m sobra para enderezar el poste sobre el hueco antes de soltarlo.
Concrete and steel poles for power and telecom networks. The 19.1 m of vertical reach is more than enough to stand the pole over its hole before releasing it.
Cambiar una llanta de cargador, sacar un motor o levantar una hoja de bulldozer en el sitio de la falla. La grúa llega con el taller montado en el mismo camión.
Changing a loader tyre, pulling an engine or lifting a dozer blade where the breakdown happened. The crane arrives with the workshop mounted on the same truck.
Paletas de bloque, cemento y cabilla que se colocan directamente en el nivel donde trabajan, no en la acera. A 7,9 m todavía sube 2.730 kg.
Pallets of block, cement and rebar placed directly on the level where the crew is working, not on the pavement. At 7.9 m it still lifts 2,730 kg.
Tanques de agua, silos chicos y skids que hay que bajar detrás de una cerca o sobre una base elevada. Con las lanzas manuales el gancho llega a 16,8 m con 800 kg.
Water tanks, small silos and skids that must go down behind a fence or onto a raised plinth. With the manual extensions the hook reaches 16.8 m carrying 800 kg.
No es un equipo genérico de contenedor. ING fabrica en planta propia, publica el manual de operación con la lista de partes por código, y respalda el equipo con garantía de fábrica. Eso es lo que separa una máquina que se repara de una que se bota cuando falla.
This is not a generic container machine. ING manufactures in its own plant, publishes the operating manual with a coded parts list, and backs the machine with a factory warranty. That is what separates a machine you repair from one you throw away when it fails.
Manual de operación CIP520712 con instrucciones, calibración del motor y lista de partes por código.
Operating manual CIP520712 with instructions, engine calibration and a coded parts list.
Seis meses contra defectos de fábrica o mano de obra. El motor lo garantiza su propio fabricante.
Six months against factory or workmanship defects. The engine is warranted by its own maker.
Cada pieza tiene número de parte. Se pide por código y llega la pieza correcta, no una parecida.
Every part has a part number. You order by code and the right part arrives, not a similar one.
Taller propio y existencia de repuestos de desgaste en el mismo galpón donde está la máquina.
Our own workshop and wear parts in stock, in the same warehouse where the machine sits.
Una ficha técnica sirve poco si no dice qué cambia en el trabajo del día. Esto es lo que hay detrás de las cifras principales de esta máquina.
Technical data is worth little unless it says what changes in the day's work. This is what sits behind this machine's main figures.
El momento de carga es peso por distancia. 26.500 kgm es la misma máquina levantando 13.250 kg a dos metros o 1.430 kg a 13,2 metros. No hay que memorizar la tabla: mientras el producto de peso por distancia quepa dentro de ese número, la grúa lo hace.
Load moment is weight times distance. 26,500 kgm is the same machine lifting 13,250 kg at two metres or 1,430 kg at 13.2 metres. There is no chart to memorise: as long as weight times distance fits inside that figure, the crane does the job.
Trece toneladas y cuarto a dos metros de la columna es el punto más fuerte de la máquina, y es justamente donde se descarga del propio cajón del camión. La mayoría del trabajo diario de una grúa montada ocurre en ese primer tramo, no en el extremo del brazo.
Thirteen and a quarter tonnes two metres from the column is the machine's strongest point, and it is exactly where you unload off the truck's own deck. Most of a mounted crane's daily work happens in that first stretch, not at the end of the boom.
Con las dos lanzas manuales el gancho se para a 16,8 metros del eje de giro. Eso significa una cerca, una zanja, un talud o una fila de carros parados entre el camión y la carga, y la maniobra igual se hace desde donde el camión sí puede pararse.
With the two manual extensions the hook lands 16.8 metres from the slewing axis. That means a fence, a ditch, an embankment or a row of parked cars can sit between truck and load, and the lift still happens from wherever the truck can actually stand.
El giro continuo de 360 grados con 2,9 tm de par deja tomar del cajón y depositar en cualquier punto del círculo sin reacomodar el camión. En calle angosta o en patio ocupado, eso es la diferencia entre una maniobra y tres.
Continuous 360-degree slewing on 2.9 tm of torque means picking up over the deck and setting down anywhere in the circle without repositioning the truck. On a narrow street or a crowded yard, that is the difference between one manoeuvre and three.
El circuito trabaja a 280 bar alimentado por un tanque de 115 litros. Ese volumen de aceite es lo que evita que el sistema se recaliente en jornadas de maniobras cortas y repetidas, que es como realmente se usa una grúa de camión.
The circuit runs at 280 bar fed from a 115-litre tank. That oil volume is what keeps the system from overheating through a shift of short, repeated moves, which is how a truck crane actually gets used.
ING recomienda montarla sobre chasis de 16 toneladas de peso bruto total. La grúa pesa 3.000 kg y ocupa 1,4 m de chasis, así que el cálculo de carga útil restante se hace con números cerrados antes de comprar el camión.
ING specifies a 16-tonne gross vehicle weight chassis. The crane weighs 3,000 kg and takes up 1.4 m of chassis, so the remaining payload works out on firm numbers before you buy the truck.
Datos del manual de operación de fábrica ING y de su ficha técnica publicada. Sin estimaciones ni valores aproximados.
Data from the ING factory operating manual and its published spec sheet. No estimates, no approximate values.
| Cantidad de brazos hidráulicosHydraulic sections | 5 | |
| Cantidad de lanzas manuales (opcional)Manual extensions (optional) | 2 | |
| Alcance vertical máximo (desde el suelo)Maximum vertical reach (from ground) | 19,1m | 19.1m |
| Alcance máximo horizontalMaximum horizontal reach | 16,8m | 16.8m |
| Alcance máximo vertical hidráulicoMaximum hydraulic vertical reach | 15,8m | 15.8m |
| Alcance máximo horizontal hidráulicoMaximum hydraulic horizontal reach | 13,2m | 13.2m |
| Ángulo de inclinación máximoMaximum inclination angle | 68grados | 68degrees |
| Presión de trabajoWorking pressure | 280bar |
| Volumen de aceite en el tanqueOil tank volume | 115litros |
| Momento de carga máximaMaximum load moment | 26.500kgm | 26,500kgm |
| Ángulo de giroSlewing angle | 360grados | 360degrees |
| Par de giroSlewing torque | 2,9tm | 2.9tm |
| Capacidad máxima (a 2,0 m)Maximum capacity (at 2.0 m) | 13.250kg | 13,250kg |
| PBT del camión para el montajeRecommended truck GVW | 16Ton | |
| Espacio de montajeMounting space | 1,4m | 1.4m |
| Estabilizador delantero extendidoFront stabiliser extended | 5,6m | 5.6m |
| Peso estándar aprox.Approximate standard weight | 3.000kg | 3,000kg |
Valores del diagrama de cargas que ING publica para el 26.500 C. Hasta 13,2 m el alcance es hidráulico; 14,9 m y 16,8 m corresponden a las dos lanzas manuales opcionales.
Figures from the load chart ING publishes for the 26.500 C. Up to 13.2 m the reach is hydraulic; 14.9 m and 16.8 m are the two optional manual extensions.
Estas grúas no están en piso: esta ficha es donde se ven. Se piden a fábrica y la importación toma unos 60 días, al cabo de los cuales se despachan desde Barquisimeto. Si quieres asesoría antes de decidir, puedes agendar una visita y un vendedor te acompaña en la elección del modelo.
These cranes are not held in stock: this data sheet is where you see them. They are ordered from the factory and the import takes about 60 days, after which they are dispatched from Barquisimeto. If you want advice before deciding, you can book a visit and a salesperson will walk you through the choice of model.
Se define el modelo y las condiciones, y queda por escrito.
The model and the terms are defined and put in writing.
Con el adelanto se emite la orden y la grúa entra en producción.
With the deposit the order is issued and the crane enters production.
La importación toma unos 60 días. La grúa se despacha desde Barquisimeto.
The import takes about 60 days. The crane is dispatched from Barquisimeto.
