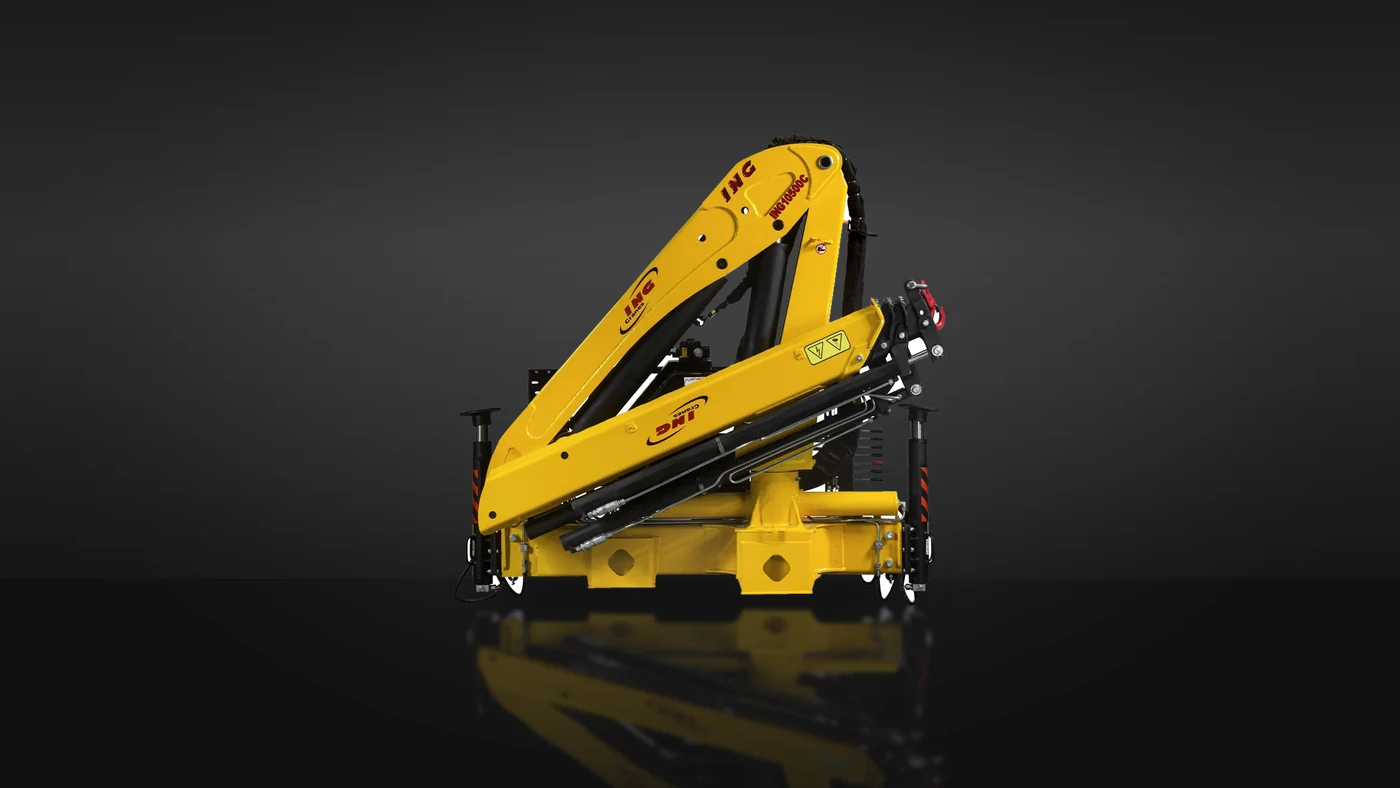

Grúa hidráulica articulada de 10.500 kgm para chasis de 10 toneladas de PBT. Cubre el mismo terreno que la 8.500 C, 8,5 metros hidráulicos y 11,7 con lanzas manuales, pero levanta 5.100 kg a 2,0 metros en vez de 4.050. El circuito trabaja a 280 bar con 80 litros de aceite en tanque, más del doble que los modelos menores, que es lo que sostiene el ciclo repetido sin recalentar. Pesa 1.300 kg y ocupa 1,0 metro de chasis.
A 10,500 kgm articulated hydraulic crane for a 10-tonne GVW chassis. It covers the same ground as the 8,500 C, 8.5 hydraulic metres and 11.7 with the manual extensions, but lifts 5,100 kg at 2.0 metres instead of 4,050. The circuit runs at 280 bar with 80 litres of oil in the tank, more than double the smaller models, which is what sustains a repeated cycle without overheating. It weighs 1,300 kg and takes 1.0 metre of chassis.
Elige el frente de trabajo y mira cómo se comporta ahí, con las cifras que importan en cada caso.
Pick the type of jobsite and see how it performs there, with the figures that matter in each case.
En locación la grúa no hace un izaje, hace ochenta. El tanque de 80 litros y los 280 bar de presión son la combinación que sostiene ese ritmo: más aceite circulando significa menos temperatura, y menos temperatura significa sellos y mangueras que duran la temporada bajo sol de llano.
On a well site the crane does not make one lift, it makes eighty. The 80-litre tank and 280 bar of pressure are the combination that sustains that pace: more oil circulating means lower temperature, and lower temperature means seals and hoses that last the season under llanos sun.
Vigas, losetas, escaleras prefabricadas y tanques de gran volumen se colocan cerca del camión, no lejos. A 2,0 metros del centro de giro la grúa sostiene 5.100 kg y a 4,1 metros todavía 2.320, que cubre el peso de la mayoría de los elementos prefabricados de obra residencial.
Beams, floor units, precast stairs and large tanks get placed close to the truck, not far from it. At 2.0 metres from the slew centre the crane holds 5,100 kg and at 4.1 metres still 2,320, which covers the weight of most precast elements on a residential job.
Cuando la carga pesada sale del eje del camión, lo que la sostiene es la base de apoyo. Los estabilizadores de esta grúa abren 4,4 metros contra los 4,0 del modelo anterior, y esos 40 centímetros son los que permiten trabajar el lateral con 2.320 kg a 4,1 metros sin comprometer el vehículo.
When a heavy load moves off the truck's centreline, what holds it is the support base. This crane's outriggers open to 4.4 metres against 4.0 on the previous model, and those 40 centimetres are what let you work sideways with 2,320 kg at 4.1 metres without compromising the vehicle.
Motores industriales, transformadores, compresores de tornillo y bancadas completas caen dentro de los 5.100 kg a 2,0 metros. Ese es el rango donde muchas plantas contratan grúa externa por el día: con esta montada sobre el camión propio, el izaje lo hace el mismo equipo que trajo la pieza.
Industrial motors, transformers, screw compressors and complete skids fall inside the 5,100 kg at 2.0 metres. That is the range where many plants hire in a crane for the day: with this one on their own truck, the lift is done by the same crew that brought the piece.
En agroindustria las piezas son grandes y el sitio queda lejos: tanques de melaza, silos chicos, implementos de tractor, bombas de riego. Con 5.100 kg de capacidad y 11,7 metros de alcance total, la unidad carga en el galpón y descarga en el lote sin depender de que llegue otra máquina.
In agribusiness the pieces are large and the site is far: molasses tanks, small silos, tractor implements, irrigation pumps. With 5,100 kg of capacity and 11.7 metres of total reach, the unit loads at the shed and unloads in the field without waiting for another machine to show up.
Las imágenes parten de la fotografía real de esta máquina, con la marca y el modelo legibles sobre la propia máquina. El equipo no fue modificado: geometría, volante, olla y calcomanías se conservan tal cual. Los entornos son recreaciones de cada tipo de faena, con fines de presentación.
The images start from the real photograph of this machine, with the brand and model legible on the machine itself. The equipment was not altered: geometry, handwheel, drum and decals are preserved exactly. The environments are recreations of each type of jobsite, for presentation purposes.
Un equipo no se compra por el sector, se compra por la tarea. Estas son las faenas concretas de esta máquina y a qué industrias sirve cada una.
You do not buy a machine for a sector, you buy it for the job. These are this machine's concrete tasks and which industries each one serves.
Piezas de cuatro y cinco toneladas colocadas sobre su base. Los 5.100 kg a 2,0 metros cubren el grueso de los equipos eléctricos y mecánicos de planta.
Four and five tonne pieces set onto their pads. The 5,100 kg at 2.0 metres covers the bulk of a plant's electrical and mechanical equipment.
Vigas, losetas y escaleras prefabricadas. A 4,1 metros la grúa sostiene 2.320 kg, que es el peso corriente de estos elementos en obra residencial.
Beams, floor units and precast stairs. At 4.1 metres the crane holds 2,320 kg, the usual weight of these elements on a residential job.
Ciclo continuo de plataforma a piso. Tres brazos hidráulicos y giro de 360° dejan vaciar la plataforma completa desde una sola posición.
A continuous cycle from deck to ground. Three hydraulic booms and 360° slew empty the whole deck from a single position.
Tanques de agua, combustible y proceso. A 5,6 metros de distancia la grúa todavía sostiene 1.690 kg, que permite ubicar el tanque más allá del borde del camión.
Water, fuel and process tanks. At 5.6 metres the crane still holds 1,690 kg, enough to place the tank beyond the edge of the truck.
Ochenta ciclos por turno sin pausa por temperatura. El tanque de 80 litros y los 280 bar están dimensionados para uso repetido, no para el izaje ocasional.
Eighty cycles a shift with no pause for heat. The 80-litre tank and 280 bar are sized for repeated duty, not for the occasional lift.
Hasta 14,5 metros con las dos lanzas manuales extendidas. A 10,1 metros de distancia sostiene 760 kg, que es carga de acabados y equipos de techo.
Up to 14.5 metres with both manual extensions out. At 10.1 metres it holds 760 kg, which is finishing material and rooftop equipment.
Rastras, sembradoras, bombas de riego y silos chicos. La grúa carga en el galpón y descarga en el lote con la misma unidad y el mismo operador.
Harrows, planters, irrigation pumps and small silos. The crane loads at the shed and unloads in the field with the same unit and the same operator.
No es un equipo genérico de contenedor. ING fabrica en planta propia, publica el manual de operación con la lista de partes por código, y respalda el equipo con garantía de fábrica. Eso es lo que separa una máquina que se repara de una que se bota cuando falla.
This is not a generic container machine. ING manufactures in its own plant, publishes the operating manual with a coded parts list, and backs the machine with a factory warranty. That is what separates a machine you repair from one you throw away when it fails.
Manual de operación CIP520712 con instrucciones, calibración del motor y lista de partes por código.
Operating manual CIP520712 with instructions, engine calibration and a coded parts list.
Seis meses contra defectos de fábrica o mano de obra. El motor lo garantiza su propio fabricante.
Six months against factory or workmanship defects. The engine is warranted by its own maker.
Cada pieza tiene número de parte. Se pide por código y llega la pieza correcta, no una parecida.
Every part has a part number. You order by code and the right part arrives, not a similar one.
Taller propio y existencia de repuestos de desgaste en el mismo galpón donde está la máquina.
Our own workshop and wear parts in stock, in the same warehouse where the machine sits.
Una ficha técnica sirve poco si no dice qué cambia en el trabajo del día. Esto es lo que hay detrás de las cifras principales de esta máquina.
Technical data is worth little unless it says what changes in the day's work. This is what sits behind this machine's main figures.
Frente a la 8.500 C esta grúa no llega más lejos: llega igual de lejos con más peso. Mismos 8,5 metros hidráulicos, mismos tres brazos, pero 5.100 kg en el primer punto contra 4.050 y 980 kg contra 800 en el extremo hidráulico.
Against the 8,500 C this crane does not reach further: it reaches just as far with more weight. Same 8.5 hydraulic metres, same three booms, but 5,100 kg at the first point against 4,050 and 980 kg against 800 at the hydraulic limit.
Cinco toneladas cerca del camión es el punto donde una grúa hidráulica empieza a reemplazar el alquiler de grúa telescópica para trabajos de planta. Transformadores, motores grandes y bancadas completas entran en ese rango.
Five tonnes close to the truck is where an hydraulic crane starts replacing a hired telescopic for plant work. Transformers, large motors and complete skids fall inside that range.
La 6.500 C y la 8.500 C llevan 35 litros; esta lleva 80. En un circuito hidráulico el tanque es el radiador: cuanto más aceite hay, más lento sube la temperatura en jornada larga. Es la diferencia entre parar a media tarde o no parar.
The 6,500 C and 8,500 C carry 35 litres; this one carries 80. In a hydraulic circuit the tank is the radiator: the more oil there is, the slower the temperature climbs over a long day. That is the difference between stopping mid-afternoon and not stopping.
Doscientos ochenta bar contra los 260 de la 8.500 C. La presión es lo que sostiene el movimiento cuando el brazo está extendido y cargado, que es justo el momento donde una grúa corta se pone lenta o se detiene.
Two hundred and eighty bar against 260 on the 8,500 C. Pressure is what keeps the motion going when the boom is out and loaded, which is exactly where an underpowered crane turns slow or stalls.
Los estabilizadores abren 4,4 metros, cuarenta centímetros más que en la 8.500 C. Esa base es lo que convierte la capacidad en carga realmente utilizable cuando la pieza sale del eje del camión y queda colgada al costado.
The outriggers open to 4.4 metres, forty centimetres more than the 8,500 C. That base is what turns rated capacity into genuinely usable load when the piece swings off the truck's centreline and hangs out to the side.
ING especifica 10 toneladas de peso bruto para montar esta grúa. Son 1.300 kg de máquina más el material que se lleva: la cuenta hay que hacerla antes de comprar el camión, no después de montar la grúa encima.
ING specifies a 10-tonne gross weight to mount this crane. That is 1,300 kg of machine plus the material you carry: the arithmetic belongs before you buy the truck, not after the crane is bolted on.
Datos del manual de operación de fábrica ING y de su ficha técnica publicada. Sin estimaciones ni valores aproximados.
Data from the ING factory operating manual and its published spec sheet. No estimates, no approximate values.
| Momento de carga máximaMaximum load moment | 10.500kgm | 10,500kgm |
| Capacidad máximaMaximum capacity | 5.100kg a 2,0 m | 5,100kg a 2.0 m |
| Alcance vertical máximo desde el sueloMaximum vertical reach from ground | 14,5m | 14.5m |
| Alcance horizontal máximoMaximum horizontal reach | 11,7m | 11.7m |
| Alcance vertical hidráulicoHydraulic vertical reach | 11,3m | 11.3m |
| Alcance horizontal hidráulicoHydraulic horizontal reach | 8,5m | 8.5m |
| Cantidad de brazos hidráulicosHydraulic booms | 3 | |
| Lanzas manuales (opcional)Manual extensions (optional) | 2 | |
| Ángulo de inclinación máximoMaximum boom elevation | 70grados | 70degrees |
| Presión de trabajoWorking pressure | 280bar |
| Volumen de aceite en el tanqueOil tank volume | 80litros |
| Ángulo de giroSlew angle | 360grados | 360degrees |
| Par de giroSlew torque | 1,0tm | 1.0tm |
| Momento de carga máximaMaximum load moment | 10.500kgm | 10,500kgm |
| PBT del chasis para el montajeChassis GVW for mounting | 10toneladas | |
| Espacio de montajeMounting space | 1,0m | 1.0m |
| Estabilizador delantero extendidoFront outrigger extended | 4,4m | 4.4m |
| Base de estabilizadores extendidaExtended outrigger base | 4.472mm | 4,472mm |
| Base de estabilizadores retraídaRetracted outrigger base | 2.072mm | 2,072mm |
| Ancho plegadaFolded width | 2.300mm | 2,300mm |
| Altura plegada sobre el bastidorFolded height above frame | 2.058mm | 2,058mm |
| Peso estándar aproximadoApproximate standard weight | 1.300kg | 1,300kg |
Capacidades del diagrama de cargas oficial de ING, medidas en horizontal desde el centro de giro. Los cinco primeros puntos son con brazos hidráulicos; los dos últimos, con las lanzas manuales opcionales.
Capacities from the official ING load chart, measured horizontally from the slew centre. The first five points are on hydraulic booms; the last two use the optional manual extensions.
Estas grúas no están en piso: esta ficha es donde se ven. Se piden a fábrica y la importación toma unos 60 días, al cabo de los cuales se despachan desde Barquisimeto. Si quieres asesoría antes de decidir, puedes agendar una visita y un vendedor te acompaña en la elección del modelo.
These cranes are not held in stock: this data sheet is where you see them. They are ordered from the factory and the import takes about 60 days, after which they are dispatched from Barquisimeto. If you want advice before deciding, you can book a visit and a salesperson will walk you through the choice of model.
Se define el modelo y las condiciones, y queda por escrito.
The model and the terms are defined and put in writing.
Con el adelanto se emite la orden y la grúa entra en producción.
With the deposit the order is issued and the crane enters production.
La importación toma unos 60 días. La grúa se despacha desde Barquisimeto.
The import takes about 60 days. The crane is dispatched from Barquisimeto.
