Maquinaria LigeraLight Equipment
/ Grúa hidráulica articuladaArticulated hydraulic loader crane / ML380
CotizarGet a quote
Grúa telescópica de brazo articulado de Next Hydraulics, Italia, con 37 kNm de momento de elevación, o sea 3,8 toneladas por metro. Gira 360 grados sobre tornillo sin fin y trabaja a 220 bar con un caudal de 12 a 15 litros por minuto, así que se alimenta desde la toma de fuerza del camión o desde un grupo electrohidráulico de 24 V. Según la versión levanta desde 2.400 hasta 2.650 kg cerca de la columna y alcanza entre 3,65 y 5,79 metros con los sfili hidráulicos. La grúa sola pesa entre 310 y 395 kg: se monta en un camión liviano sin comerse la carga útil.
Telescopic knuckle-boom crane from Next Hydraulics of Italy, rated 37 kNm of lifting moment, that is 3.8 tonne-metres. It slews a full 360 degrees on a worm screw and works at 220 bar on a 12 to 15 litre per minute flow, so it runs off the truck PTO or off a 24 V electro-hydraulic power pack. Depending on version it lifts from 2,400 up to 2,650 kg close to the column and reaches between 3.65 and 5.79 metres on hydraulic extensions. The crane alone weighs 310 to 395 kg: it mounts on a light truck without eating the payload.
Elige el frente de trabajo y mira cómo se comporta ahí, con las cifras que importan en cada caso.
Pick the type of jobsite and see how it performs there, with the figures that matter in each case.

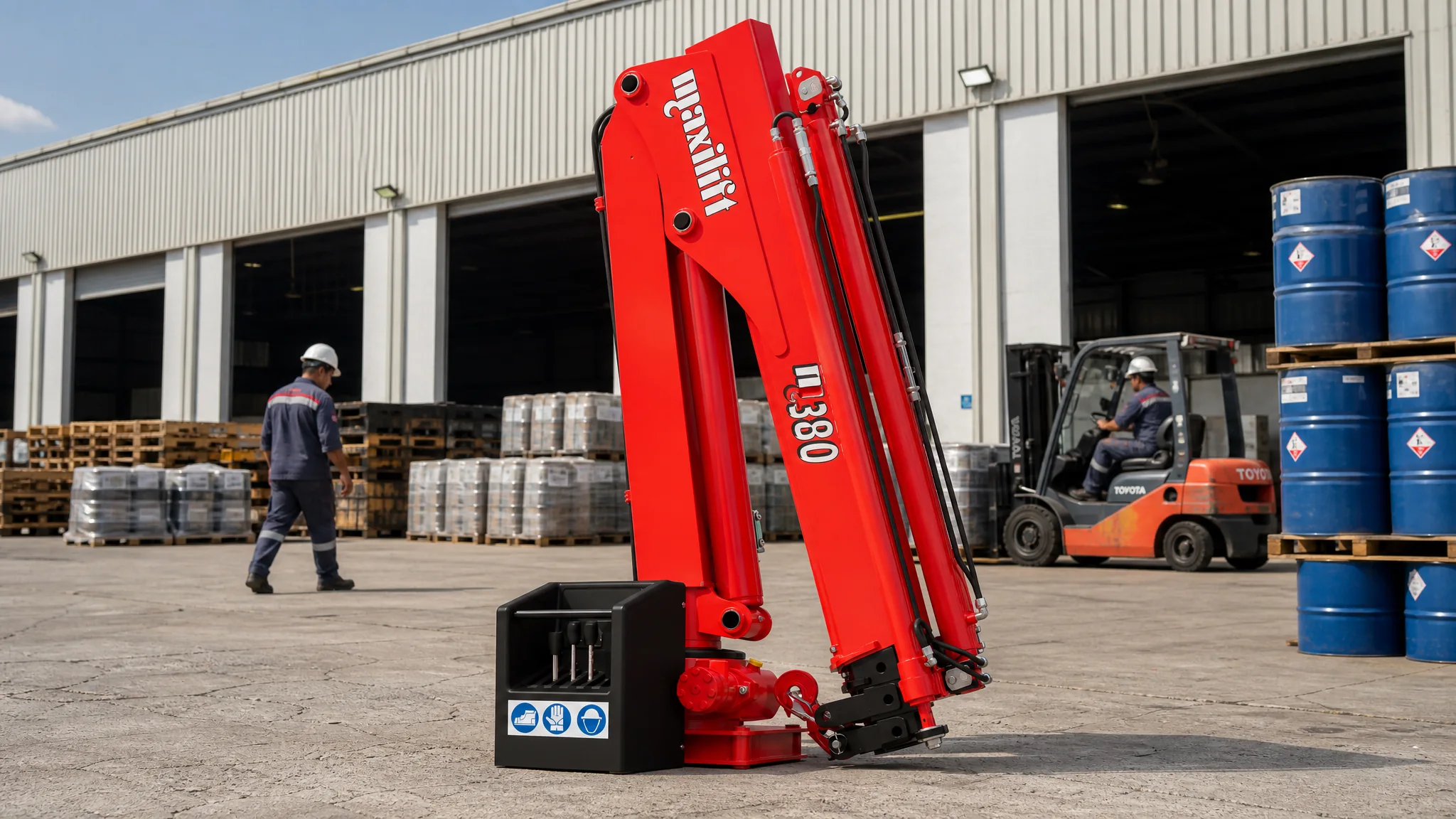

El cliente que recibe la carga casi nunca tiene montacargas, y el chofer termina esperando o bajando bultos a mano. Con la grúa montada, el camión llega, gira 360 grados sobre su propio eje y coloca hasta 2.650 kg junto a la columna donde el cliente los quiere. La grúa sola pesa desde 310 kilos, así que lo que se pierde de carga útil es poco frente a lo que se gana en tiempo de entrega.
The customer receiving the load almost never has a forklift, and the driver ends up waiting or unloading by hand. With the crane fitted, the truck arrives, slews a full 360 degrees on its own axis and sets up to 2,650 kg beside the column exactly where the customer wants it. The crane alone starts at 310 kilos, so the payload given up is small against the delivery time gained.

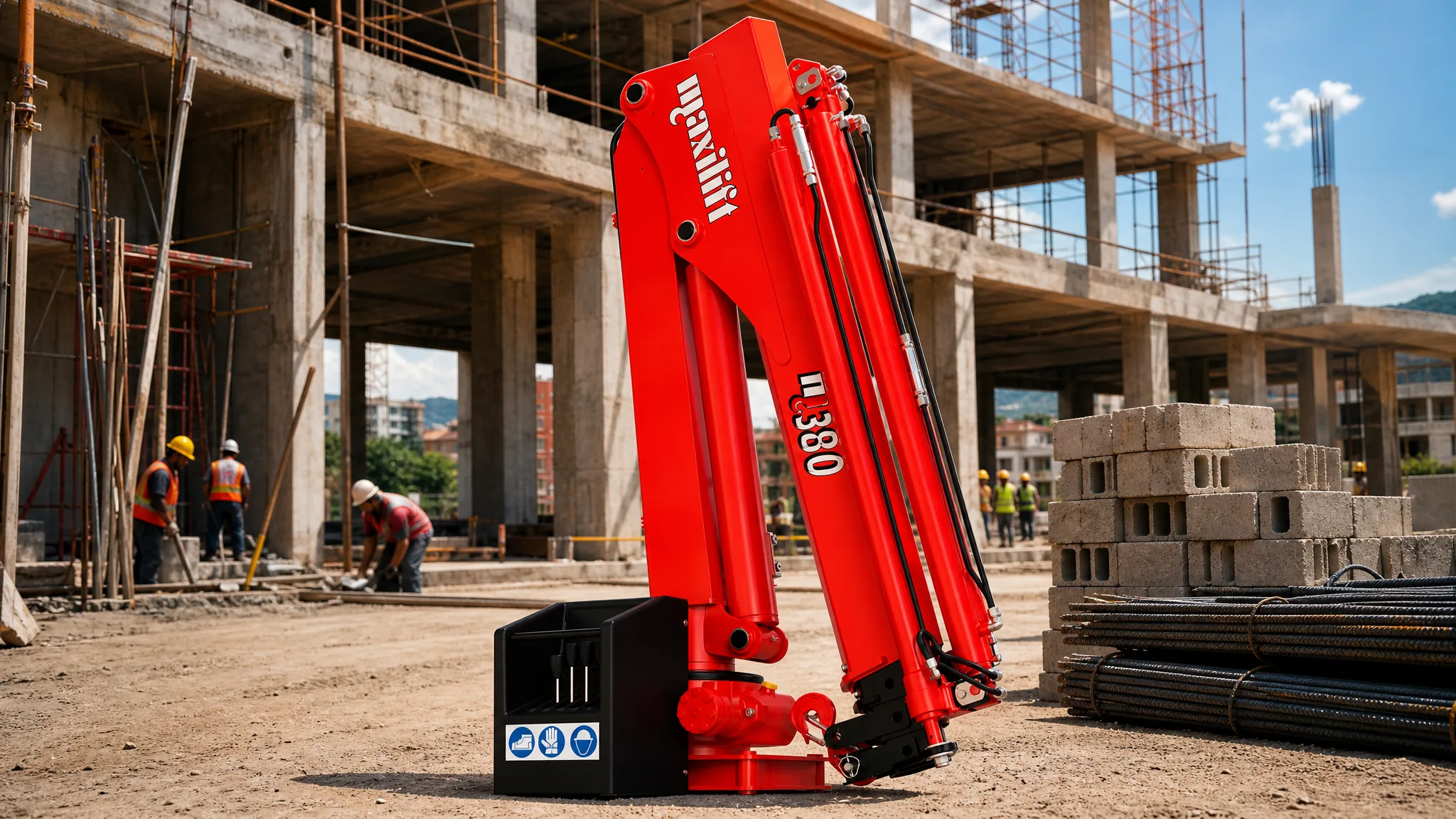

En obra el camión rara vez puede parar al lado del punto de descarga. Con la versión de cuatro sfili la grúa alcanza 5,79 metros de forma hidráulica y llega a 6,79 metros con la prolonga manual, todavía con 500 kilos en el gancho. Los estabilizadores extensibles de la base trabajan hasta 5 grados de pendiente, que es lo que se consigue en un terreno de obra sin nivelar.
On a jobsite the truck can rarely park next to the drop point. On the four-extension version the crane reaches 5.79 metres hydraulically and gets to 6.79 metres on the manual extension, still with 500 kilos on the hook. The extendable stabilisers on the base work on up to 5 degrees of slope, which is about what an ungraded jobsite gives you.

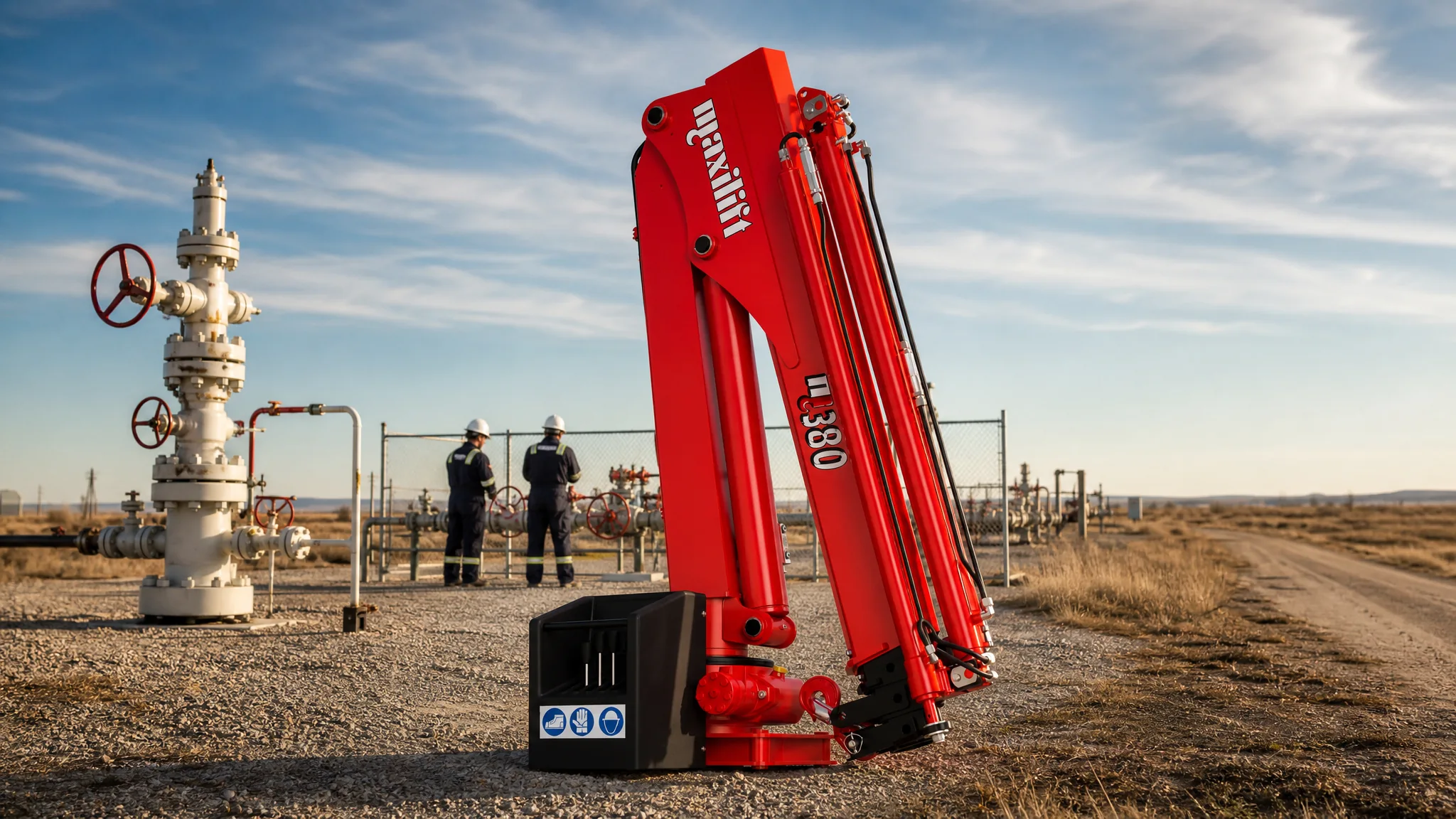

La mayoría de los izajes en locación son de menos de dos toneladas: una bomba, un motor eléctrico, un tramo de tubería, una válvula. Traer una grúa de patio para eso cuesta el viaje y la espera. Con 37 kNm de momento y 2.400 kilos cerca de la columna, la cuadrilla resuelve el izaje con el camión que ya está en sitio.
Most lifts on a location are under two tonnes: a pump, an electric motor, a spool of pipe, a valve. Bringing in a yard crane for that costs the trip and the wait. With 37 kNm of moment and 2,400 kilos close to the column, the crew handles the lift with the truck that is already on site.

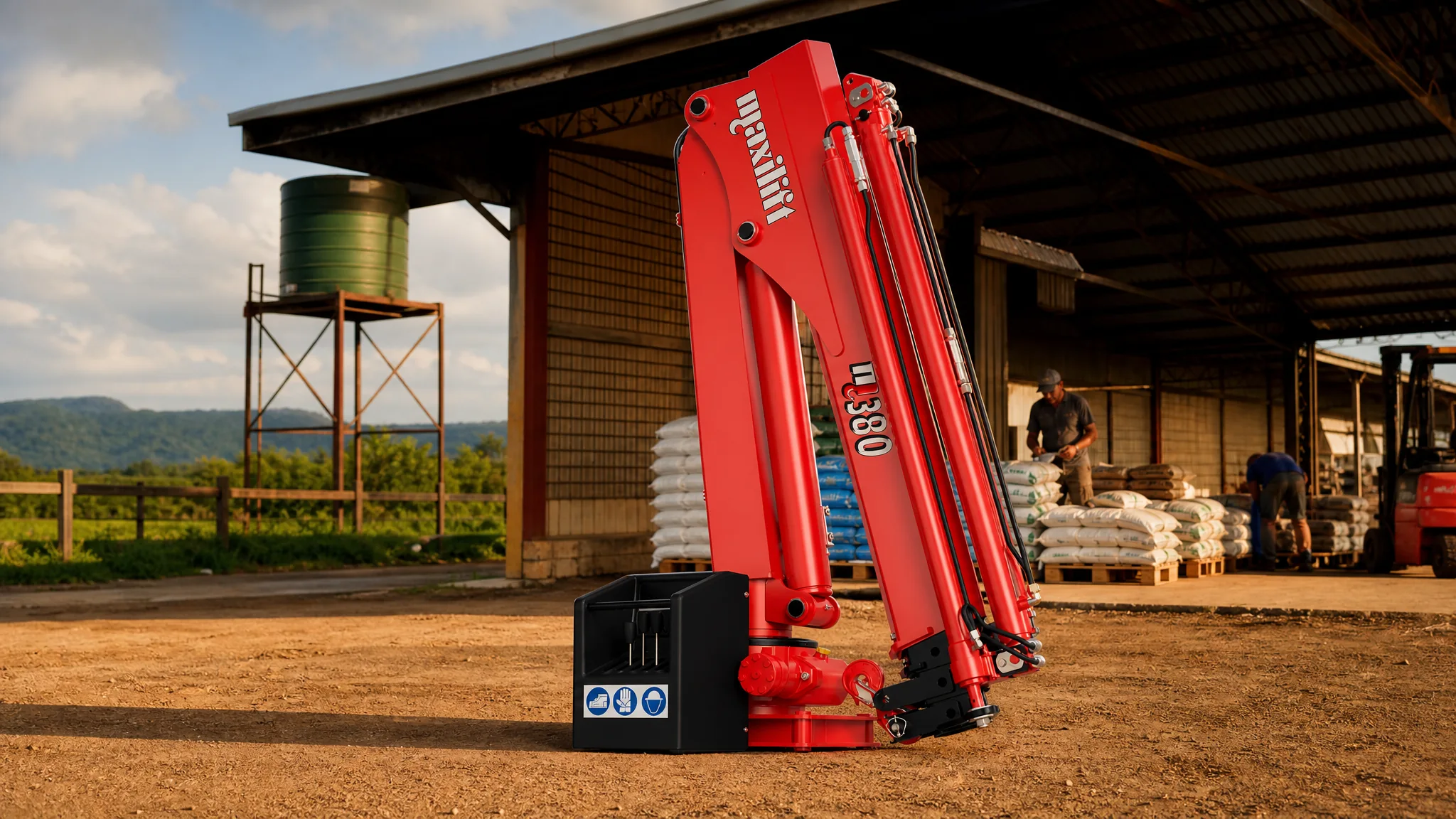

En finca no hay operador de grúa dedicado: la mueve el mismo chofer o el encargado del galpón. La distribuidora es de cuatro funciones, con movimientos progresivos en todo el rango de carga, y el giro sobre tornillo sin fin no da tirones al arrancar ni al parar. Bultos de alimento, motobombas, tanques y postes se colocan sin dañar nada.
On a farm there is no dedicated crane operator: the driver or the shed foreman works it. The valve bank has four functions with progressive movement across the whole load range, and the worm-screw slew neither jerks on start nor snatches on stop. Feed bags, pump sets, tanks and posts get placed without damaging anything.

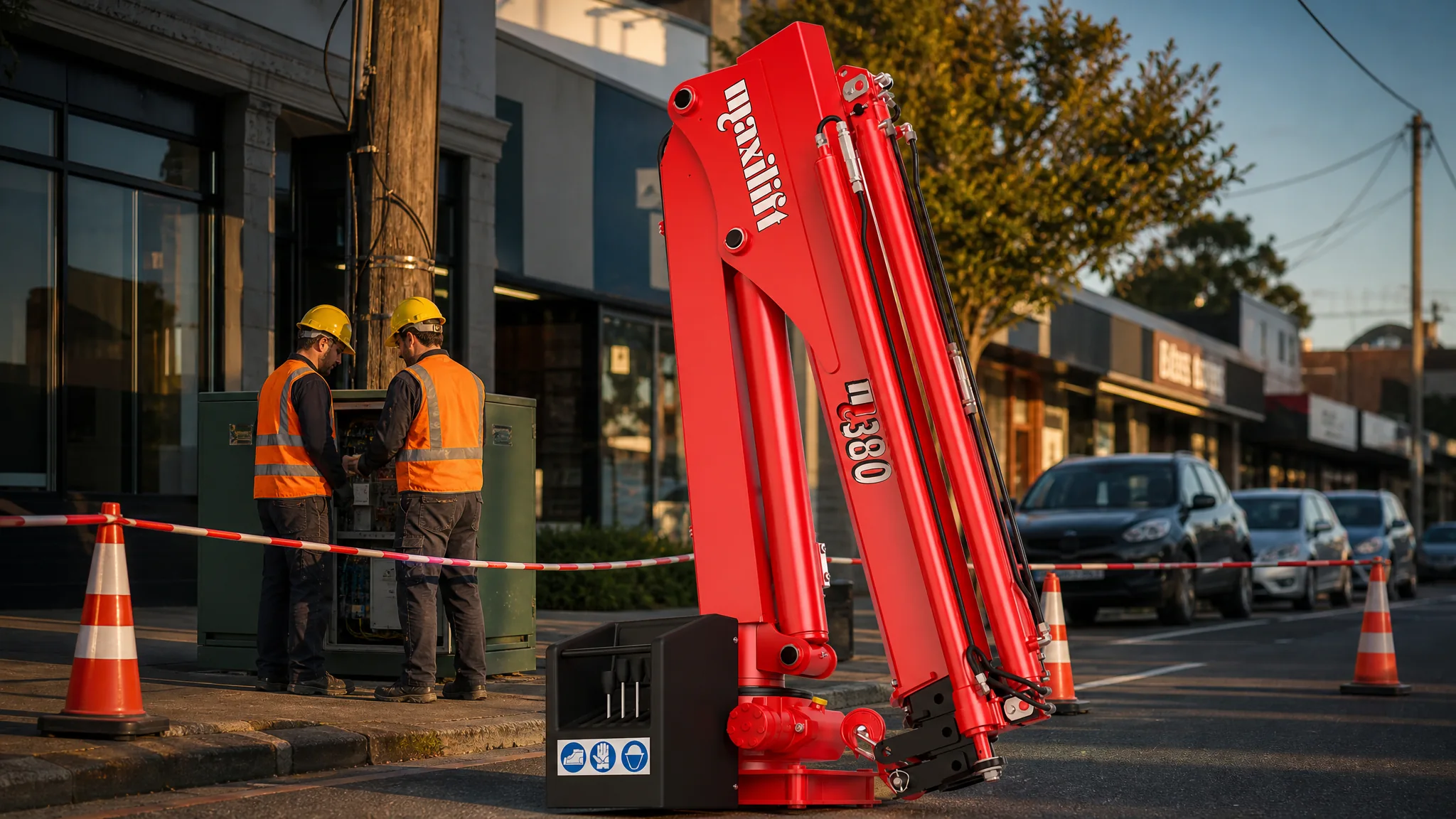

Una cuadrilla de mantenimiento carga herramienta, repuestos y el equipo que va a instalar en el mismo viaje. La ML380 se instala en distintas posiciones del cajón, incluso dentro, sin sacrificar espacio útil, y plegada mide 1.650 milímetros de alto por 990 de ancho, que es lo que permite dejarla montada permanentemente sin que estorbe.
A maintenance crew carries tools, spares and the equipment being installed on the same trip. The ML380 mounts in different positions on the body, including inside it, without sacrificing usable space, and folded it measures 1,650 millimetres high by 990 wide, which is what lets you leave it permanently fitted without it getting in the way.
Las imágenes parten de la fotografía real de esta máquina, con la marca y el modelo legibles sobre la propia máquina. El equipo no fue modificado: geometría, volante, olla y calcomanías se conservan tal cual. Los entornos son recreaciones de cada tipo de faena, con fines de presentación.
The images start from the real photograph of this machine, with the brand and model legible on the machine itself. The equipment was not altered: geometry, handwheel, drum and decals are preserved exactly. The environments are recreations of each type of jobsite, for presentation purposes.
Un equipo no se compra por el sector, se compra por la tarea. Estas son las faenas concretas de esta máquina y a qué industrias sirve cada una.
You do not buy a machine for a sector, you buy it for the job. These are this machine's concrete tasks and which industries each one serves.
El chofer descarga solo, sin montacargas prestado ni espera. Gira 360 grados y coloca la carga donde el cliente la quiere, no donde alcanzó a parar el camión.
The driver unloads alone, with no borrowed forklift and no waiting. It slews 360 degrees and puts the load where the customer wants it, not where the truck happened to stop.
Equipos de menos de dos toneladas que no justifican traer una grúa de patio. Con 2.400 a 2.650 kg cerca de la columna, la mayoría de los izajes de mantenimiento entran holgados.
Sub-two-tonne equipment that never justifies bringing in a yard crane. At 2,400 to 2,650 kg close to the column, most maintenance lifts fit with room to spare.
Bloques, cabillas y sacos que hay que dejar adentro y no en la acera. Los 5,79 metros hidráulicos cubren el ancho de un lote urbano típico desde la calle.
Blocks, rebar and bags that have to end up inside, not on the pavement. The 5.79 hydraulic metres cover the width of a typical urban plot from the street.
Tanques de agua, bases y estructuras livianas puestas en su sitio de una sola maniobra. El giro sobre tornillo sin fin coloca sin tirones ni balanceo.
Water tanks, bases and light structures set in place in a single move. The worm-screw slew positions without jerks or swing.
Cargas largas que se toman cerca y se colocan lejos. A 6,79 metros con la prolonga manual todavía quedan 500 kilos disponibles en el gancho.
Long loads picked up close and placed far away. At 6.79 metres on the manual extension there are still 500 kilos available on the hook.
Compactadoras, plantas y motobombas que hay que subir a la batea al final de la jornada. Se iza y se acomoda en el cajón sin bajar del camión.
Compactors, generator sets and pump units that have to go back on the truck at the end of the day. Lift and stow in the body without getting off the truck.
Estabilizadores extensibles y hasta 5 grados de pendiente admitidos. No hace falta buscar una losa nivelada para poder izar.
Extendable stabilisers and up to 5 degrees of slope allowed. No need to hunt for a level slab before lifting.
Plegada mide 1.650 por 990 milímetros y se instala dentro del cajón. El camión sigue entrando donde entraba antes de montarle la grúa.
Folded it measures 1,650 by 990 millimetres and mounts inside the body. The truck still fits where it fitted before the crane went on.
No es un equipo genérico de contenedor. MAXILIFT fabrica en planta propia, publica el manual de operación con la lista de partes por código, y respalda el equipo con garantía de fábrica. Eso es lo que separa una máquina que se repara de una que se bota cuando falla.
This is not a generic container machine. MAXILIFT manufactures in its own plant, publishes the operating manual with a coded parts list, and backs the machine with a factory warranty. That is what separates a machine you repair from one you throw away when it fails.
Manual de operación CIP520712 con instrucciones, calibración del motor y lista de partes por código.
Operating manual CIP520712 with instructions, engine calibration and a coded parts list.
Seis meses contra defectos de fábrica o mano de obra. El motor lo garantiza su propio fabricante.
Six months against factory or workmanship defects. The engine is warranted by its own maker.
Cada pieza tiene número de parte. Se pide por código y llega la pieza correcta, no una parecida.
Every part has a part number. You order by code and the right part arrives, not a similar one.
Taller propio y existencia de repuestos de desgaste en el mismo galpón donde está la máquina.
Our own workshop and wear parts in stock, in the same warehouse where the machine sits.
Una ficha técnica sirve poco si no dice qué cambia en el trabajo del día. Esto es lo que hay detrás de las cifras principales de esta máquina.
Technical data is worth little unless it says what changes in the day's work. This is what sits behind this machine's main figures.
Treinta y siete kilonewton-metro son 3,8 toneladas por metro. Ese es el número con el que se compara una grúa hidráulica articulada contra otra, porque una carga que entra a metro y medio de la columna no entra a cuatro metros. Antes de prometer un izaje hay que mirar la tabla de cargas, no solo la capacidad máxima.
Thirty-seven kilonewton-metres is 3.8 tonne-metres. That is the number you compare one knuckle-boom crane against another with, because a load that fits at a metre and a half from the column does not fit at four metres. Before promising a lift, read the load chart, not just the headline capacity.
La ML 380.2 levanta 2.650 kilos a 1,45 metros, 1.500 a 2,55 metros y 1.050 a 3,65 metros. La 380.3 y la 380.4 cambian ese perfil: ganan alcance y ceden algo de carga cerca. Cuál de las tres conviene depende de si el trabajo pide llegar lejos o levantar pesado al lado del camión.
The ML 380.2 lifts 2,650 kilos at 1.45 metres, 1,500 at 2.55 metres and 1,050 at 3.65 metres. The 380.3 and 380.4 shift that profile: they gain reach and give up some capacity up close. Which of the three suits you depends on whether the job needs to get far out or lift heavy right beside the truck.
Giro completo de 360 grados accionado por tornillo sin fin. La vuelta completa significa que el camión se estaciona donde se pueda y la grúa alcanza igual los dos lados y la parte de atrás; el tornillo sin fin significa que el movimiento es progresivo y la carga no se balancea al arrancar ni al frenar el giro.
Full 360 degree slew driven by a worm screw. The full circle means the truck parks wherever it can and the crane still reaches both sides and the rear; the worm screw means the movement is progressive and the load does not swing when the slew starts or stops.
Presión máxima de trabajo de 220 bar y caudal sugerido de 12 a 15 litros por minuto. Es un consumo bajo: lo entrega la toma de fuerza de un camión liviano con un tanque de 15 litros, o un grupo electrohidráulico de 24 voltios con tanque de 11 litros si el vehículo no tiene toma de fuerza.
Maximum working pressure of 220 bar and a suggested flow of 12 to 15 litres per minute. That is a modest demand: a light truck PTO with a 15-litre tank delivers it, or a 24 volt electro-hydraulic pack with an 11-litre tank if the vehicle has no PTO.
La grúa sola pesa entre 310 y 395 kilos según versión y accionamiento, y entre 470 y 555 kilos con el basamento y los dos estabilizadores extensibles. Cada kilo de grúa es un kilo menos de carga útil, y por eso Maxilift trabaja la relación peso-capacidad como su argumento central.
The crane alone weighs 310 to 395 kilos depending on version and drive, and 470 to 555 kilos with the base and its two extendable stabilisers. Every kilo of crane is a kilo off the payload, which is why Maxilift makes the weight-to-capacity ratio its central claim.
Plegada a ras del basamento mide 1.650 milímetros de alto, 990 de ancho y 370 de fondo, en la versión con el máximo número de sfili. Ese envolvente es lo que permite montarla en distintas posiciones del cajón, incluso dentro, sin sacrificar espacio de carga útil.
Folded flush with the base it measures 1,650 millimetres high, 990 wide and 370 deep, on the version with the maximum number of extensions. That envelope is what allows it to be mounted in different positions on the body, including inside it, without sacrificing usable load space.
Datos del manual de operación de fábrica MAXILIFT y de su ficha técnica publicada. Sin estimaciones ni valores aproximados.
Data from the MAXILIFT factory operating manual and its published spec sheet. No estimates, no approximate values.
| Momento de elevaciónLifting moment | 37kNm (3,8 tm) | 37kNm (3.8 tm) |
| Presión máxima de trabajoMaximum working pressure | 220bar (3.190 psi) | 220bar (3,190 psi) |
| Caudal sugeridoSuggested oil flow | 12-15l/min (3,2-4 gpm) | 12-15l/min (3.2-4 gpm) |
| Ángulo de giroSlewing angle | 360grados | 360degrees |
| Accionamiento de giroSlewing drive | Tornillo sin fin | |
| DistribuidoraValve bank | 4funciones | |
| Pendiente máxima admitidaMaximum slope angle | 5grados | 5degrees |
| EstabilizadoresStabilisers | 2 extensibles en el basamento |
| ML 380.2ML 380.2 | 2.650 kg a 1,45 m / 1.500 kg a 2,55 m / 1.050 kg a 3,65 m | 2,650 kg a 1.45 m / 1,500 kg a 2.55 m / 1,050 kg a 3.65 m |
| ML 380.2 con prolongasML 380.2 with extensions | 760 kg a 4,72 m / 630 kg a 5,79 m / 500 kg a 6,79 m | 760 kg a 4.72 m / 630 kg a 5.79 m / 500 kg a 6.79 m |
| ML 380.3ML 380.3 | 2.550 kg a 1,52 m / 1.450 kg a 2,62 m / 1.000 kg a 3,72 m | 2,550 kg a 1.52 m / 1,450 kg a 2.62 m / 1,000 kg a 3.72 m |
| ML 380.3 con prolongasML 380.3 with extensions | 800 kg a 4,72 m / 630 kg a 5,79 m / 500 kg a 6,79 m | 800 kg a 4.72 m / 630 kg a 5.79 m / 500 kg a 6.79 m |
| ML 380.4ML 380.4 | 2.400 kg a 1,59 m / 1.400 kg a 2,69 m / 980 kg a 3,79 m | 2,400 kg a 1.59 m / 1,400 kg a 2.69 m / 980 kg a 3.79 m |
| ML 380.4 con prolongasML 380.4 with extensions | 760 kg a 4,79 m / 630 kg a 5,79 m / 500 kg a 6,79 m | 760 kg a 4.79 m / 630 kg a 5.79 m / 500 kg a 6.79 m |
| Versión DL con limitadorDL version with load limiter | 990kg de carga máxima |
| Versiones de la familiaFamily versions | ML 380.2, ML 380.3, ML 380.4 | ML 380,2. ML 380,3. ML 380,4 |
| Sfili hidráulicos ML 380.2Hydraulic extensions ML 380.2 | 2 | |
| Sfili hidráulicos ML 380.3Hydraulic extensions ML 380.3 | 3 | |
| Sfili hidráulicos ML 380.4Hydraulic extensions ML 380.4 | 4 | |
| Alcance hidráulico ML 380.2Hydraulic outreach ML 380.2 | 3,65m | 3.65m |
| Alcance hidráulico ML 380.3Hydraulic outreach ML 380.3 | 4,72m | 4.72m |
| Alcance hidráulico ML 380.4Hydraulic outreach ML 380.4 | 5,79m | 5.79m |
| Alcance máximo con prolonga manualMaximum reach with manual extension | 6,79m | 6.79m |
| Versión HH version | Toma de fuerza del vehículo |
| Tanque de aceite versión HOil tank H version | 15litros |
| Versión E24VE24V version | Grupo electrohidráulico 24 V |
| Tanque de aceite versión E24VOil tank E24V version | 11litros |
| Mando a distanciaRemote control | Disponible de fábrica |
| Sistemas de seguridadSafety systems | DL, LME y LME+SCU según versión |
| Alto plegadaFolded height | 1.650mm | 1,650mm |
| Ancho plegadaFolded width | 990mm | |
| Fondo plegadaFolded depth | 370mm | |
| Peso de grúa baseBasic crane weight | 310-395kg | |
| Peso de grúa con basamentoCrane weight with base | 470-555kg | |
| Peso del basamentoBase weight | 158-160kg | |
| FabricanteManufacturer | Next Hydraulics S.r.l. | |
| PlantaPlant | Boretto, Reggio Emilia | |
| País de fabricaciónCountry of manufacture | Italia |
Este equipo no se encarga a fábrica ni espera tránsito. Está en el galpón de Barquisimeto y sale el mismo día.
This machine is not ordered from the factory and waits on no shipping. It is in the Barquisimeto warehouse and leaves the same day.
Se aparta la unidad a tu nombre con el precio cerrado por escrito.
The unit is set aside in your name with the price closed in writing.
Está en el galpón de Barquisimeto. Puedes venir a verlo funcionando.
It is in the Barquisimeto warehouse. You are welcome to come and see it running.
Se entrega en planta o se despacha al sitio de obra, según acuerden.
Collected at our yard or shipped to your site, as agreed.
